This title slide is titled "Les Engrenages Coniques" (Bevel Gears). It lists the presenter's name, specialty in Mechanical or Electromechanical Engineering, university, and academic year.

Les Engrenages Coniques

Présenté par : [Nom de l’étudiant] Spécialité : Génie Mécanique / Électromécanique Université : [Nom de l’université] Année : [Année académique]

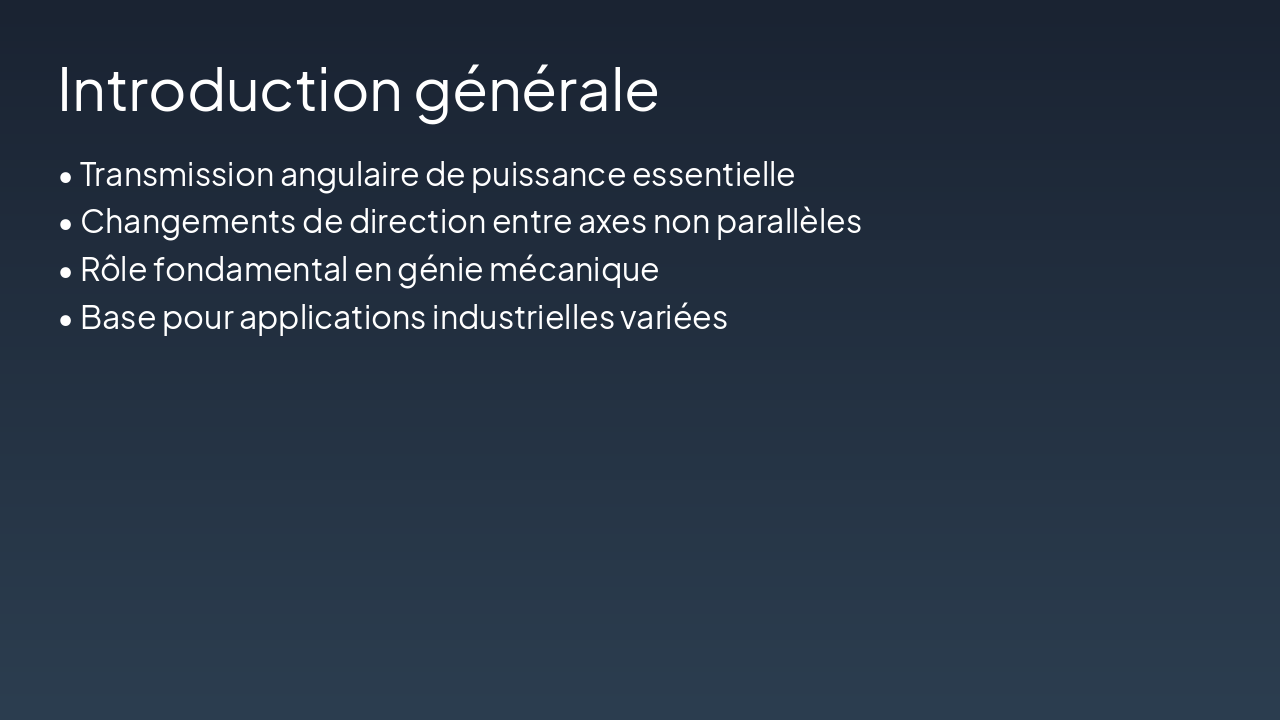

This slide introduces essential angular power transmission and direction changes between non-parallel axes. It highlights their fundamental role in mechanical engineering and as a basis for diverse industrial applications.

Introduction générale

• Transmission angulaire de puissance essentielle
• Changements de direction entre axes non parallèles
• Rôle fondamental en génie mécanique
• Base pour applications industrielles variées

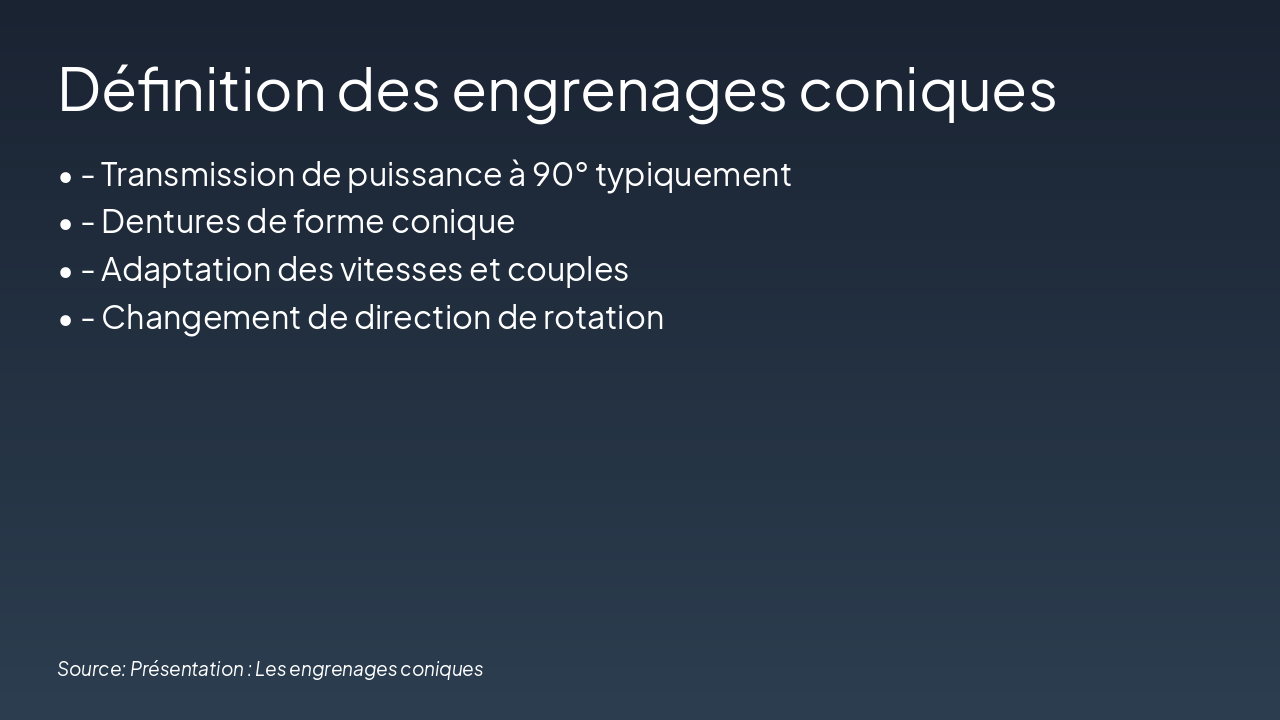

Bevel gears are defined as conical-toothed mechanisms that typically transmit power at 90 degrees. They adapt speeds and torques while changing the direction of rotation.

Définition des engrenages coniques

• - Transmission de puissance à 90° typiquement
• - Dentures de forme conique
• - Adaptation des vitesses et couples
• - Changement de direction de rotation

Source: Présentation : Les engrenages coniques

The slide illustrates two cones in contact with axes intersecting at 90 degrees, enabling perpendicular rotation. It highlights that the transmission ratio equals the diameter ratio, with arrows showing opposite rotation directions.

Principe de fonctionnement

!Image

• Deux cônes en contact avec axes intersectants.
• Rotation perpendiculaire des axes à 90°.
• Rapport de transmission = rapport des diamètres.
• Flèches indiquant le sens de rotation opposé.

Source: Image from Wikipedia article "Gear"

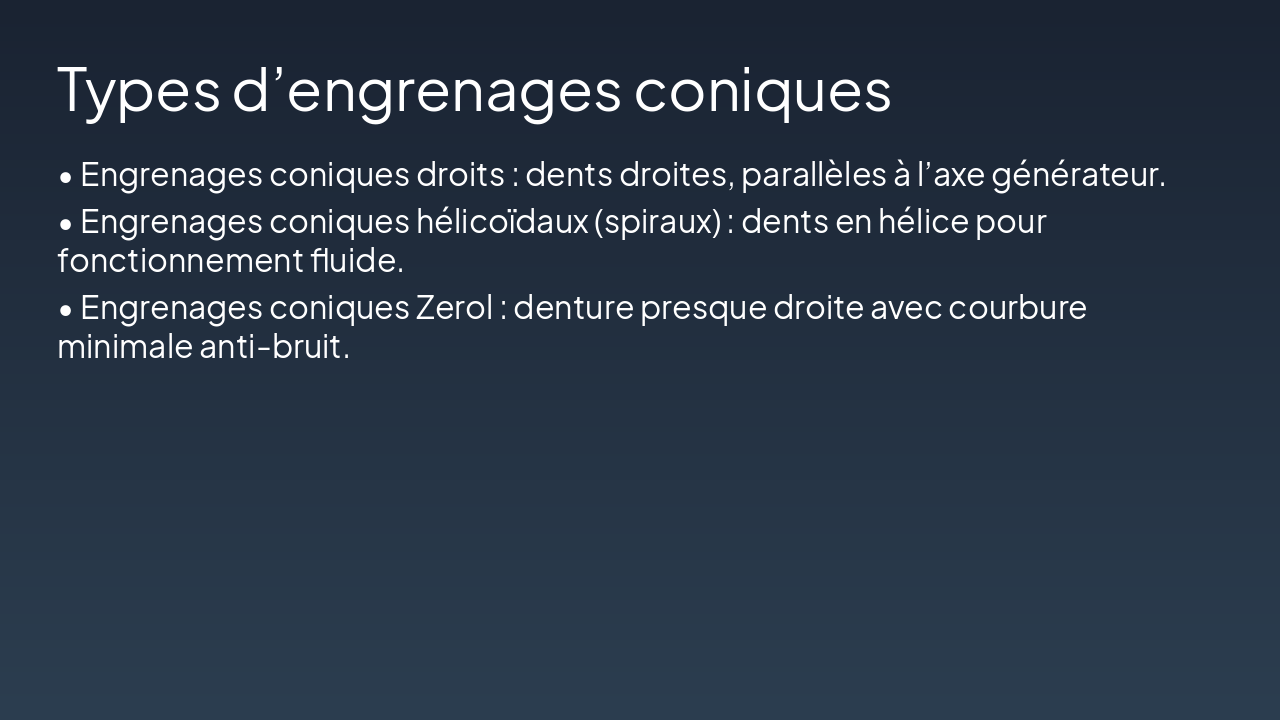

The slide outlines three types of bevel gears: straight, helical (spiral), and Zerol. Straight bevel gears have teeth parallel to the generator axis, helical ones feature helical teeth for smooth operation, and Zerol gears use nearly straight teeth with minimal curvature to reduce noise.

Types d’engrenages coniques

• Engrenages coniques droits : dents droites, parallèles à l’axe générateur.
• Engrenages coniques hélicoïdaux (spiraux) : dents en hélice pour fonctionnement fluide.
• Engrenages coniques Zerol : denture presque droite avec courbure minimale anti-bruit.

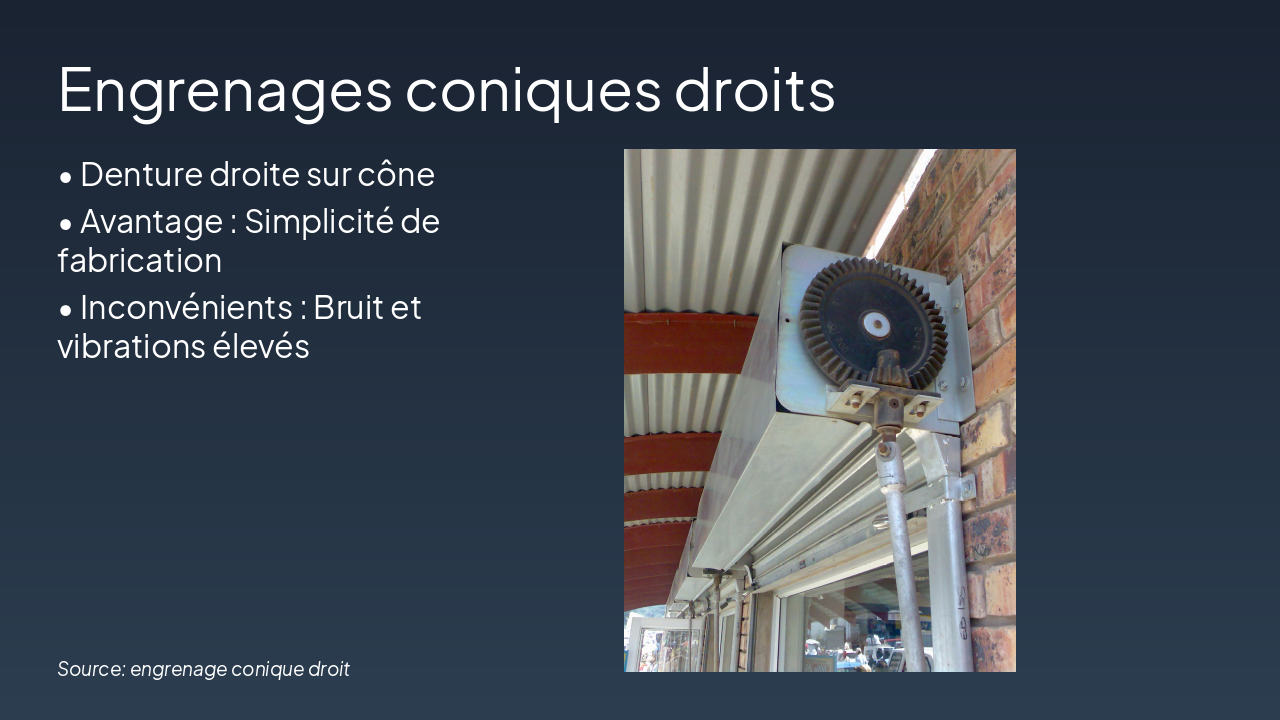

The slide "Engrenages coniques droits" shows straight bevel gears with straight teeth on a cone. It lists the advantage of simple manufacturing alongside disadvantages of high noise and vibrations.

Engrenages coniques droits

!Image

• Denture droite sur cône
• Avantage : Simplicité de fabrication
• Inconvénients : Bruit et vibrations élevés

Source: engrenage conique droit

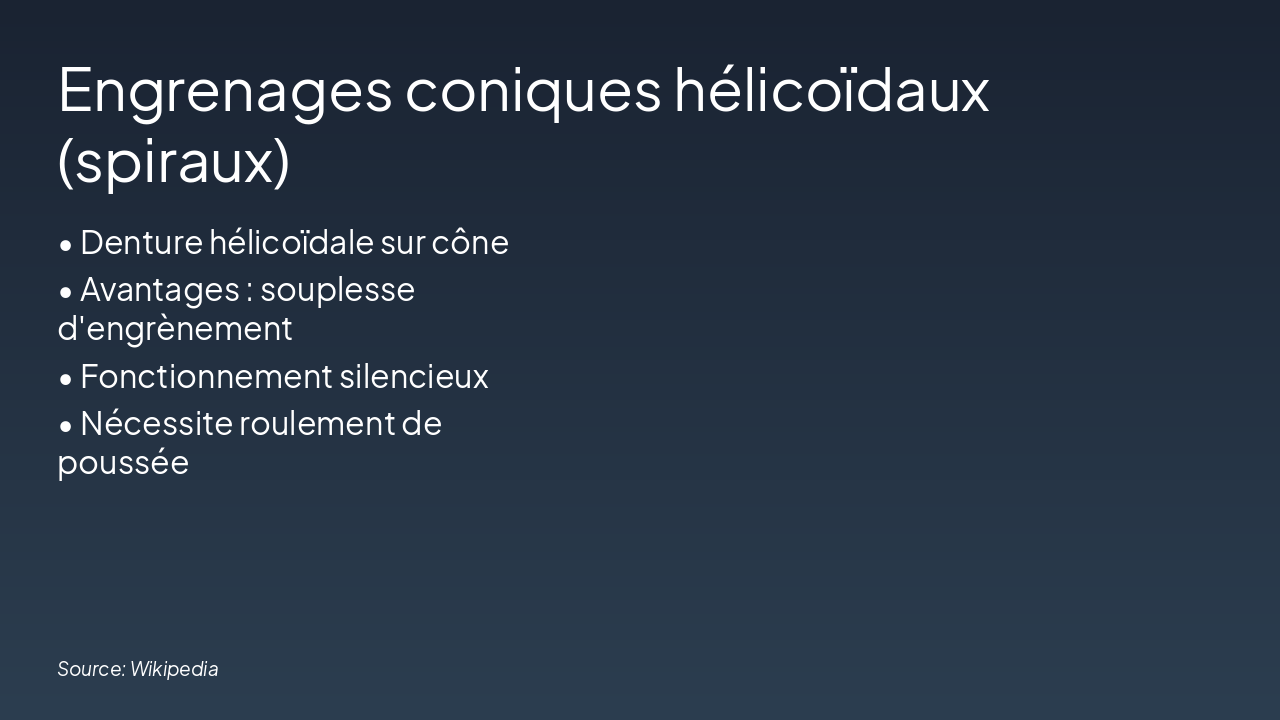

The slide depicts helical bevel gears (spiral bevel gears) featuring helical teeth on a conical surface. It lists advantages like smooth meshing and quiet operation, while noting the requirement for a thrust bearing.

Engrenages coniques hélicoïdaux (spiraux)

!Image

• Denture hélicoïdale sur cône
• Avantages : souplesse d'engrènement
• Fonctionnement silencieux
• Nécessite roulement de poussée

Source: Wikipedia

The slide, titled "Engrenages coniques à denture Zerol," displays an image of Zerol bevel gears with quasi-straight teeth and low helix angle. It emphasizes their quiet and smooth operation along with no significant axial thrust.

Engrenages coniques à denture Zerol

!Image

• Denture quasi droite avec faible hélice
• Fonctionnement silencieux et fluide
• Absence de poussée axiale notable

Source: Wikipedia

The slide's left column details key bevel gear parameters: intersection angle (often 90°), module (primitive diameter divided by teeth count), and number of teeth defining the transmission ratio. The right column covers primitive pitch (distance between homologous profiles), involute profile for rolling contact without slip, and primitive circle as the reference for geometric calculations.

Géométrie et caractéristiques principales

| • Angle d’intersection (Γ) : Angle entre les axes des roues (souvent 90° pour transmission perpendiculaire).

• Module (m) : Diamètre primitif / nombre de dents ; unité de dimensionnement.
• Nombre de dents (Z₁, Z₂) : Définit le rapport de transmission Z₂/Z₁. | • Pas primitif (p) : Distance entre profils homologues le long du cercle primitif.
• Profil : Évolvente de cercle pour transmission à contact roulant sans glissement.
• Cercle primitif : Diamètre de référence au cône primitif pour calculs géométriques. |

The slide "Avantages et inconvénients" uses a feature grid to outline bevel gear benefits like efficient 90° power transmission and compact structure. It also lists drawbacks including complex costly manufacturing, precise alignment needs, and accelerated tooth wear from lateral friction.

Avantages et inconvénients

{ "features": [ { "icon": "🔄", "heading": "Changement de direction", "description": "Permet transmission puissance à 90° efficacement." }, { "icon": "📦", "heading": "Structure compacte", "description": "Réduit encombrement spatial dans mécanismes." }, { "icon": "🛠️", "heading": "Fabrication complexe", "description": "Usinage dents coniques difficile et coûteux." }, { "icon": "🎯", "heading": "Alignement précis requis", "description": "Exige positionnement exact axes pour fonctionnement." }, { "icon": "⚠️", "heading": "Usure accélérée", "description": "Frottements latéraux augmentent dégradation dents." } ] }

Source: Engrenages coniques

This slide lists key industrial applications of mechanical systems under the title "Applications industrielles." It highlights automotive differentials for power direction changes, precise transmissions in machine tools, torque-increasing industrial reducers, and complex 3D movements in helicopters and robots.

Applications industrielles

• Différentiels automobiles : changement de direction de la puissance
• Machines-outils : transmissions précises et fiables
• Réducteurs industriels : augmentation du couple et réduction de vitesse
• Hélicoptères et robots : mouvements complexes en trois dimensions

This slide compares conical and cylindrical gears on axis orientation, usage, and complexity. Conical gears feature perpendicular axes for 90° transmission and higher complexity (++), while cylindrical gears have parallel axes for direct transmission and lower complexity (+).

Comparaison avec les engrenages cylindriques

{ "headers": [ "Critère", "Coniques", "Cylindriques" ], "rows": [ [ "Axe", "Perpend.", "Parallèles" ], [ "Usage", "90°", "Direct" ], [ "Complexité", "++", "+" ] ] }

The conclusion slide summarizes the technology as versatile for angular transmissions. It highlights perspectives for material optimization, invites questions, and thanks the audience for their attention.

Conclusion

- Synthèse : Polyvalents pour transmissions angulaires

• Perspectives : Optimisation matériaux
• Questions ?****

Merci pour votre attention !

Source: Les engrenages coniques
