Les Engrenages Coniques

Présenté par : [Nom de l’étudiant] Spécialité : Génie Mécanique et Électromécanique Université : [Nom de l’université] Année : [Année]

Source: Page de garde

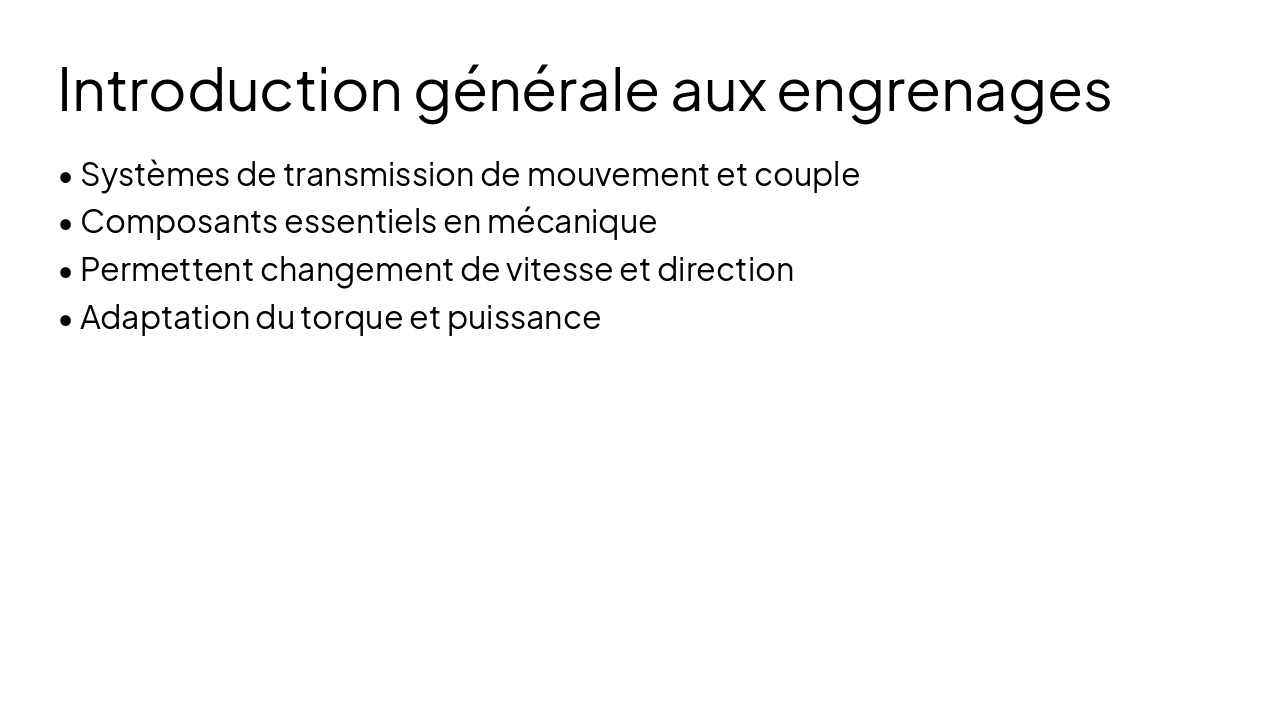

This slide introduces gears as systems for transmitting motion and torque, serving as essential mechanical components. They enable changes in speed and direction while adapting torque and power.

Introduction générale aux engrenages

• Systèmes de transmission de mouvement et couple
• Composants essentiels en mécanique
• Permettent changement de vitesse et direction
• Adaptation du torque et puissance

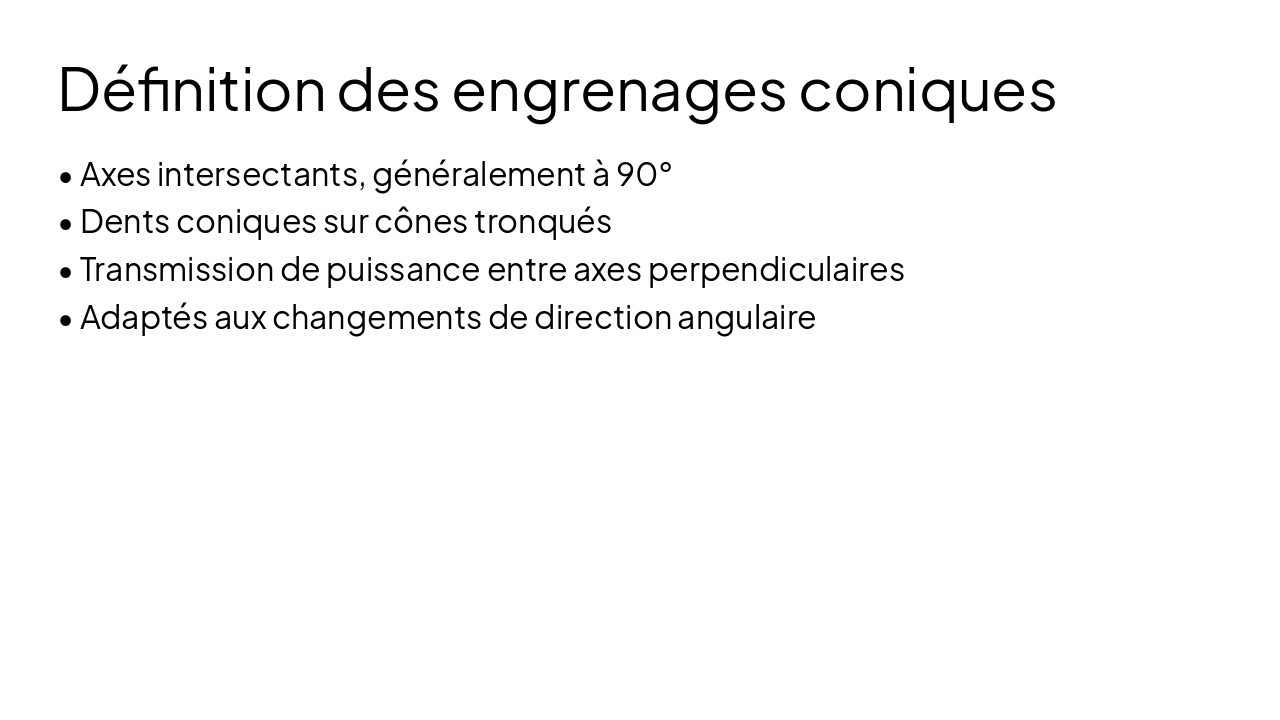

Bevel gears feature intersecting axes, usually at 90°, with conical teeth on truncated cones. They transmit power between perpendicular axes and enable angular direction changes.

Définition des engrenages coniques

• Axes intersectants, généralement à 90°
• Dents coniques sur cônes tronqués
• Transmission de puissance entre axes perpendiculaires
• Adaptés aux changements de direction angulaire

The slide depicts the operating principle of bevel gears, with two cones meshed by their teeth. It shows synchronized rotation on perpendicular 90° axes, with arrows indicating rotation direction and torque.

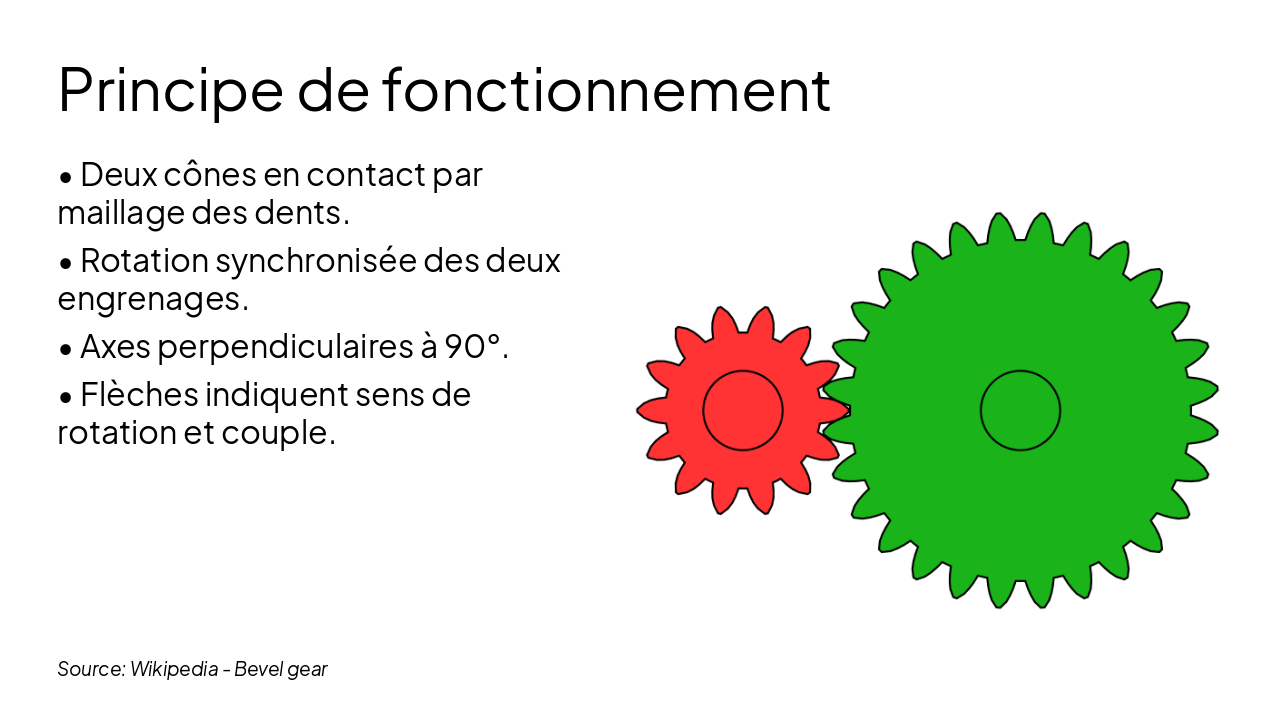

Principe de fonctionnement

!Image

• Deux cônes en contact par maillage des dents.
• Rotation synchronisée des deux engrenages.
• Axes perpendiculaires à 90°.
• Flèches indiquent sens de rotation et couple.

Source: Wikipedia - Bevel gear

This slide, titled "Géométrie et caractéristiques principales," outlines key geometric parameters for bevel gears. It defines cone angle (Γ), module (m), number of teeth (z), pressure angle (α), primitive diameter (d), and great primitive circle at the tooth entrance.

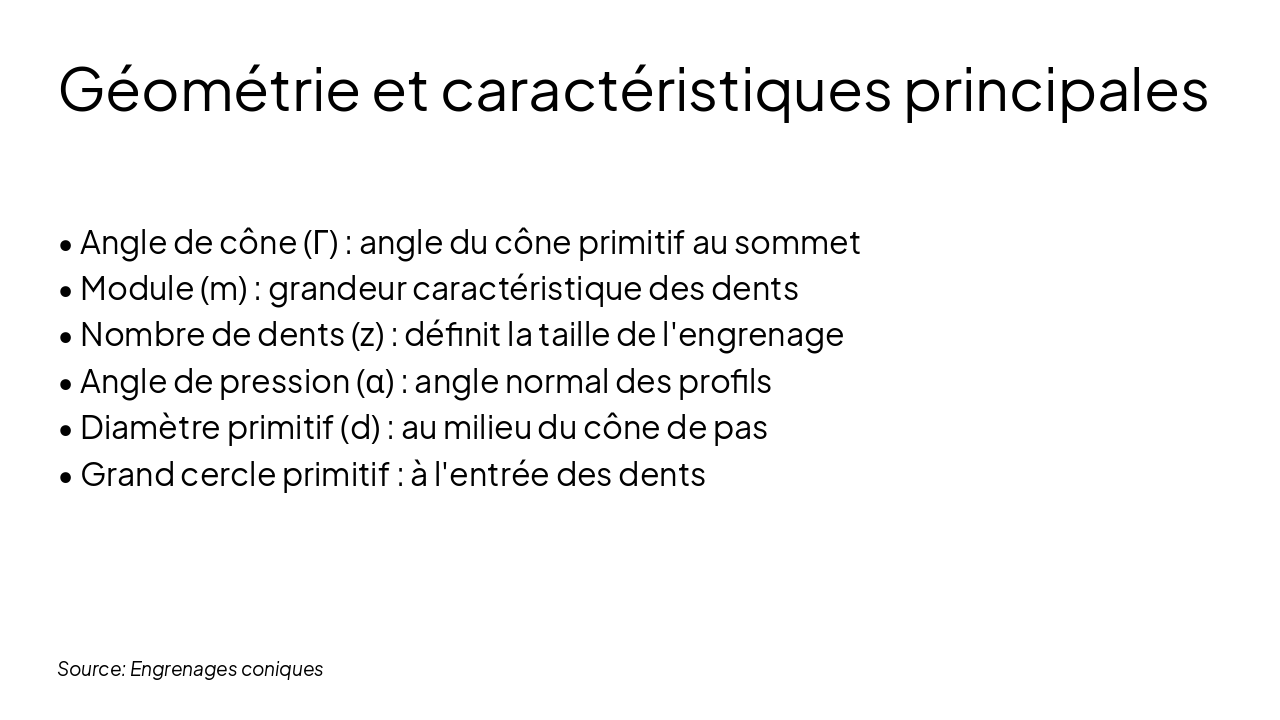

Géométrie et caractéristiques principales

• Angle de cône (Γ) : angle du cône primitif au sommet
• Module (m) : grandeur caractéristique des dents
• Nombre de dents (z) : définit la taille de l'engrenage
• Angle de pression (α) : angle normal des profils
• Diamètre primitif (d) : au milieu du cône de pas
• Grand cercle primitif : à l'entrée des dents

Source: Engrenages coniques

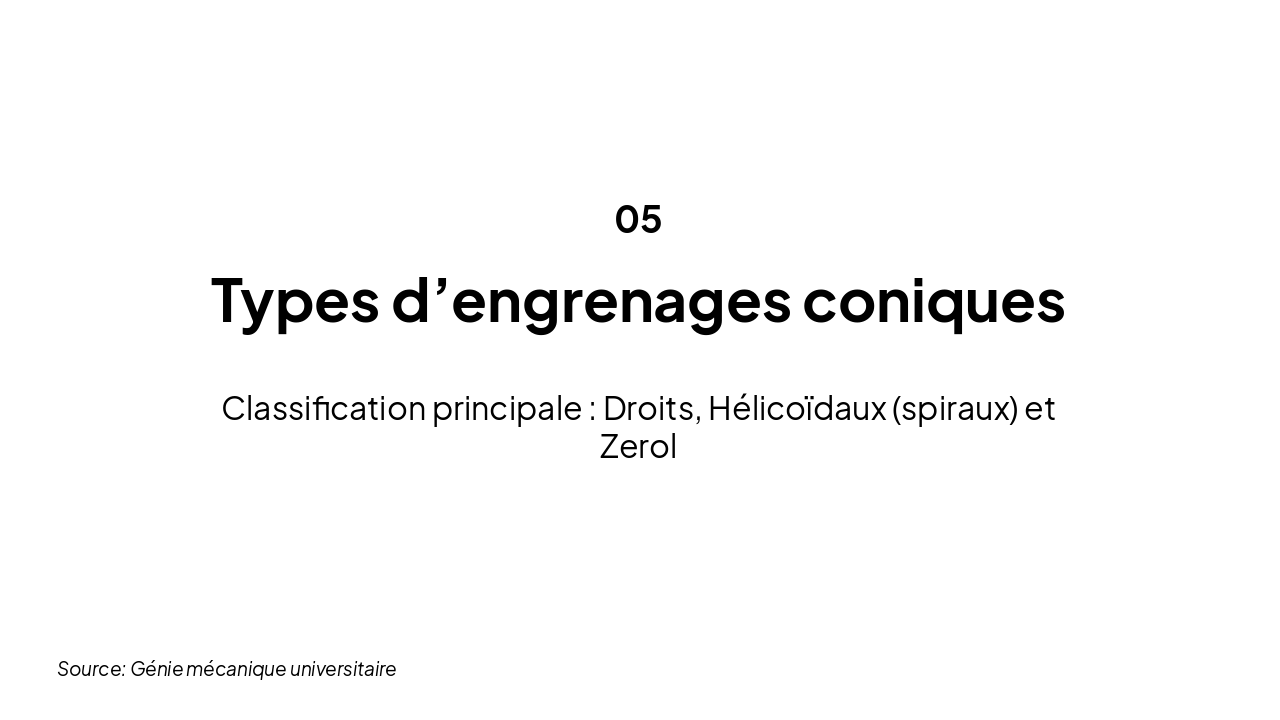

This section header slide, titled "Les engrenages coniques," introduces Section 05 on "Types d’engrenages coniques." The subtitle outlines the main classification: Droits (straight), Hélicoïdaux (spiraux) (helical/spiral), and Zerol bevel gears.

Les engrenages coniques

05

Types d’engrenages coniques

Classification principale : Droits, Hélicoïdaux (spiraux) et Zerol

Source: Génie mécanique universitaire

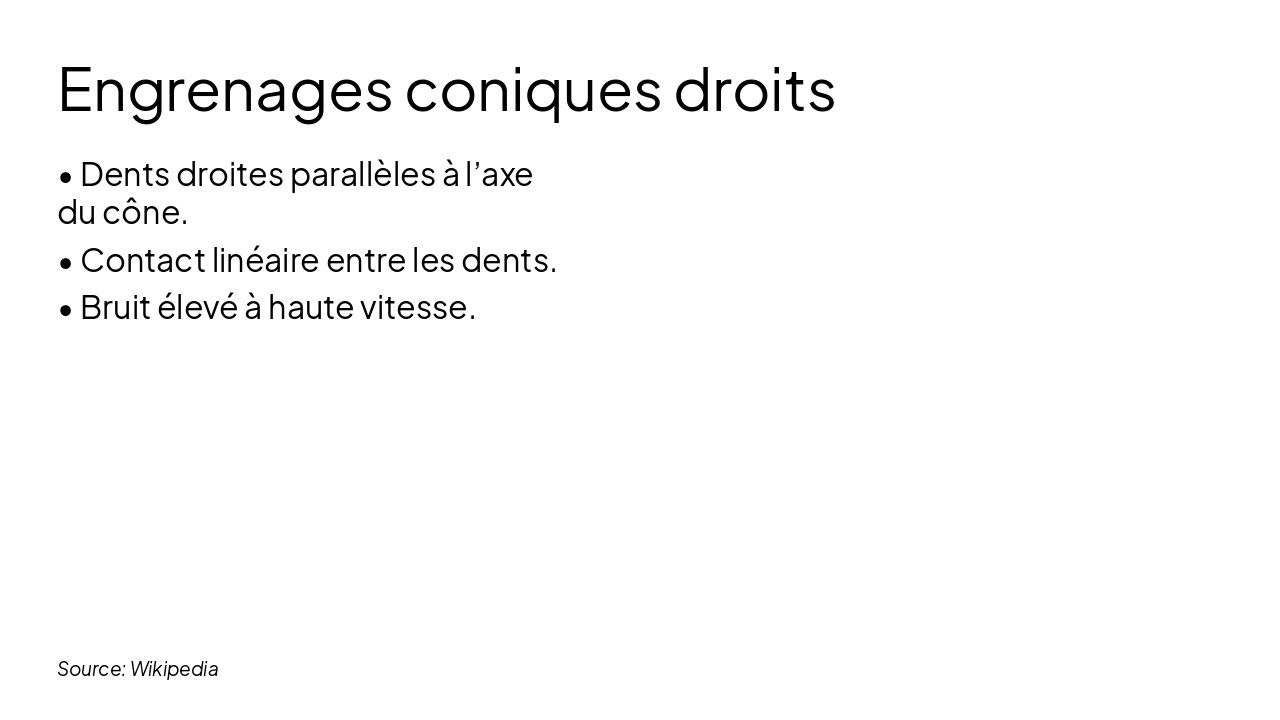

Straight bevel gears have teeth that are straight and parallel to the cone axis, enabling linear contact between teeth. They generate high noise at high speeds.

Engrenages coniques droits

• Dents droites parallèles à l’axe du cône.
• Contact linéaire entre les dents.
• Bruit élevé à haute vitesse.

Source: Wikipedia

This slide depicts helical bevel gears (spiral type) with curved helical teeth. They enable progressive tooth contact for quieter operation and high load capacity.

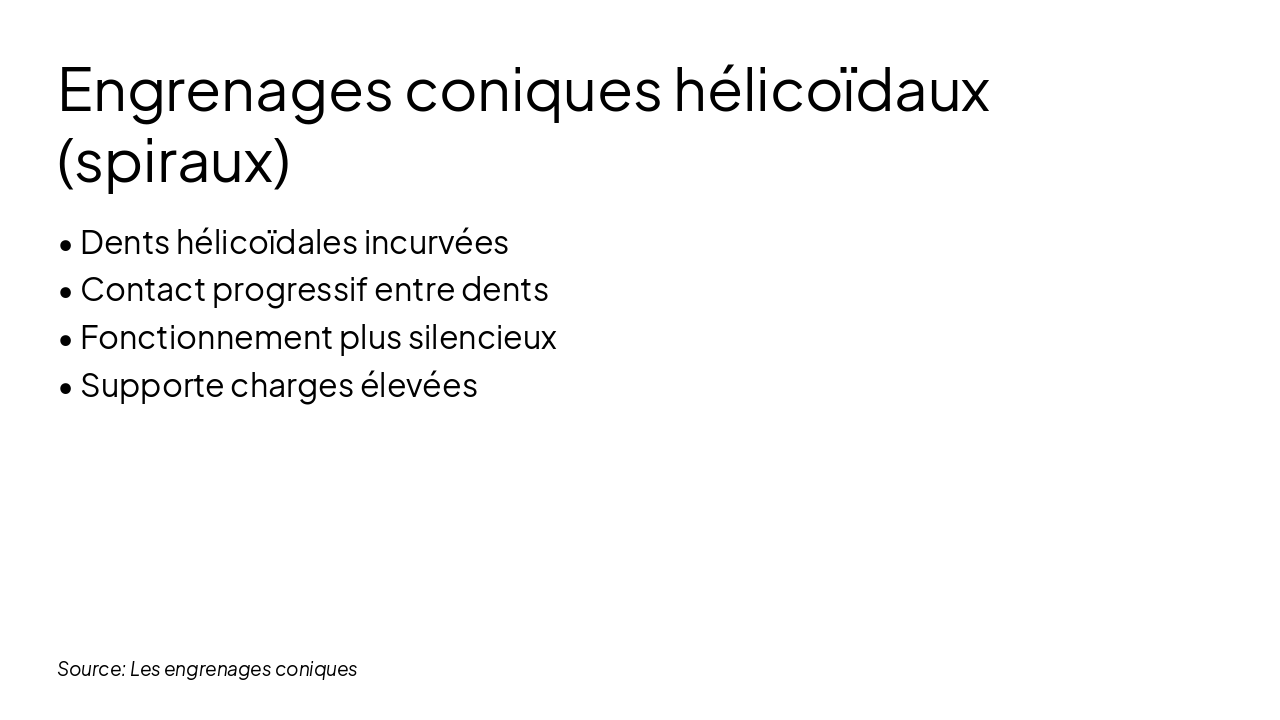

Engrenages coniques hélicoïdaux (spiraux)

!Image

• Dents hélicoïdales incurvées
• Contact progressif entre dents
• Fonctionnement plus silencieux
• Supporte charges élevées

Source: Les engrenages coniques

Zerol bevel gears have nearly straight teeth with a very slight helical curvature (0.05° to 2.5°). They combine the quiet operation of spiral gears with the simplicity of straight gears, while eliminating axial thrust.

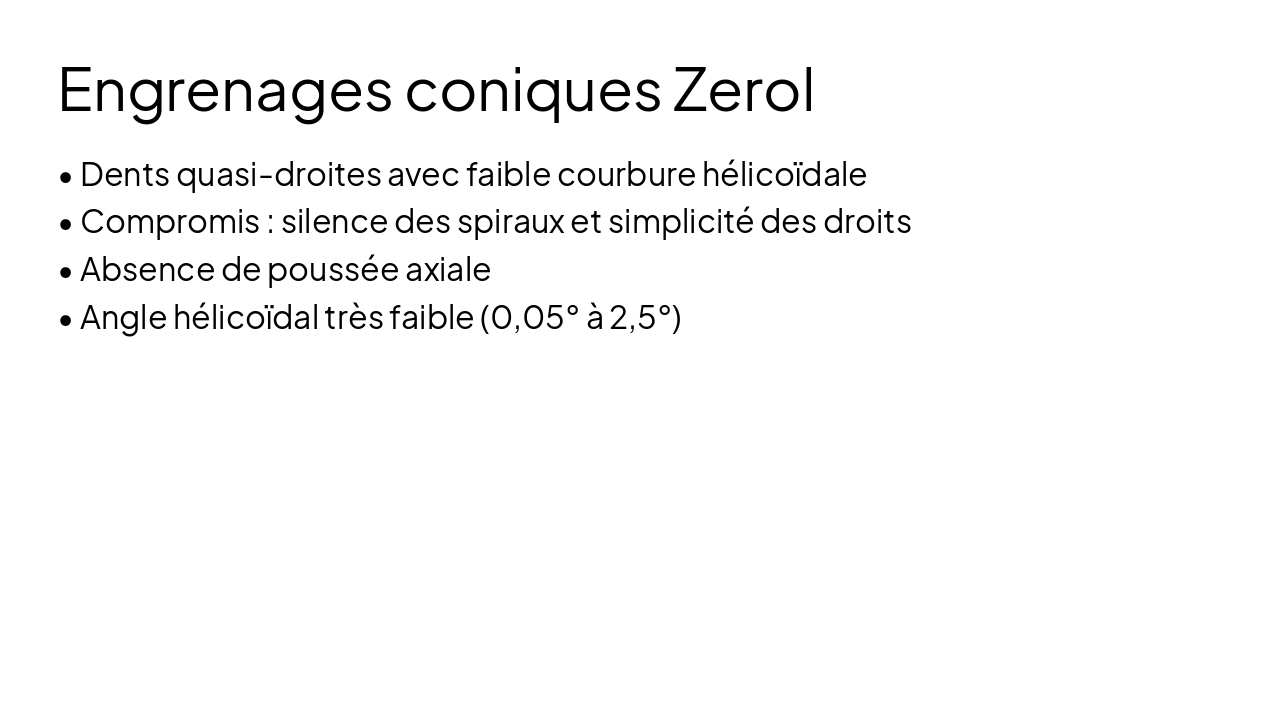

Engrenages coniques Zerol

• Dents quasi-droites avec faible courbure hélicoïdale
• Compromis : silence des spiraux et simplicité des droits
• Absence de poussée axiale
• Angle hélicoïdal très faible (0,05° à 2,5°)

The slide outlines advantages of the mechanism, including 90° transmission and compact design. It also lists disadvantages such as precise mounting required, noise/wear on straight teeth, and high cost.

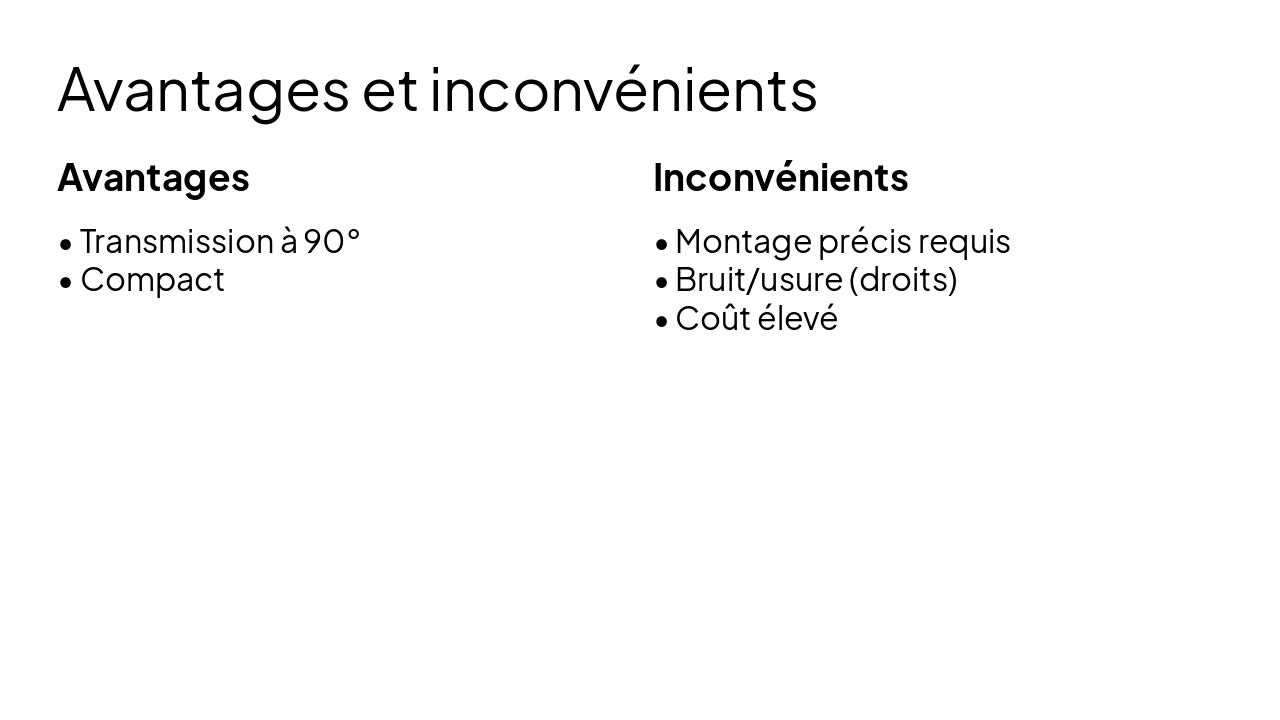

Avantages et inconvénients

| • Transmission à 90°

• Compact | • Montage précis requis
• Bruit/usure (droits)
• Coût élevé |

This slide, titled "Applications industrielles," lists key industrial uses of the technology. It covers automotive differentials for 90° power transmission, machine tools for precision and variable speed, industrial reducers for high speed reduction, and construction equipment for robustness in harsh environments.

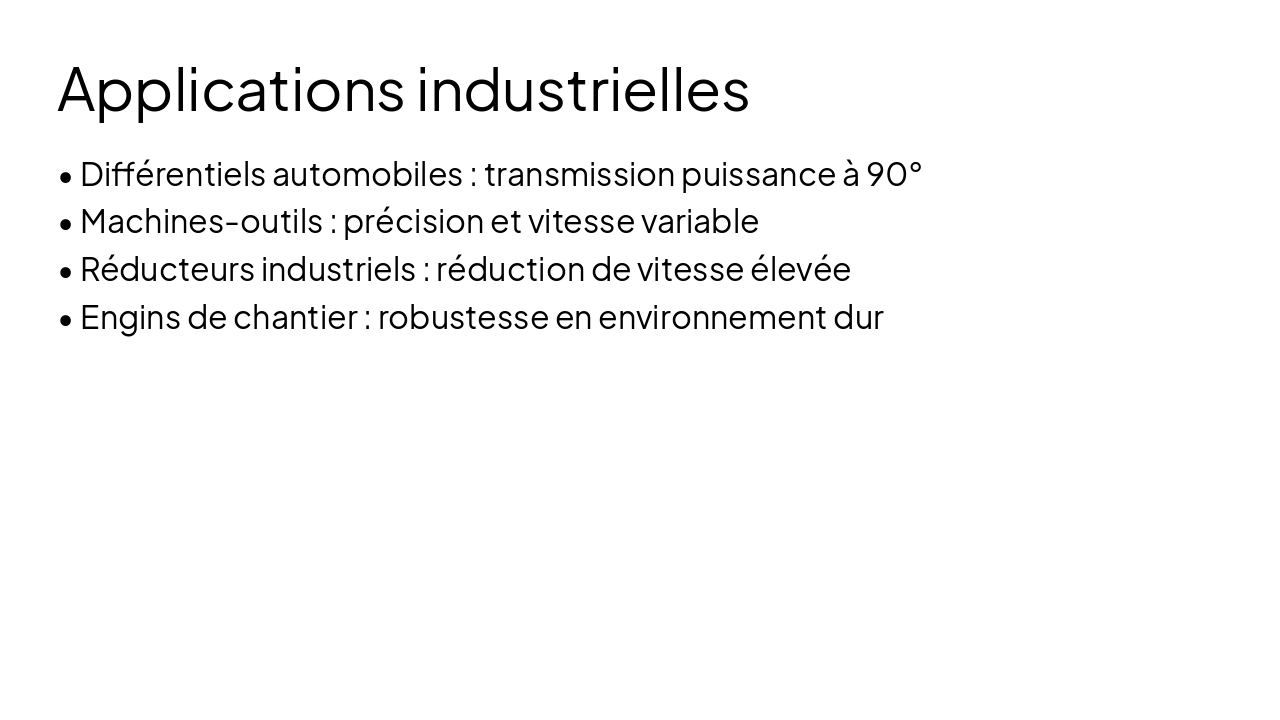

Applications industrielles

• Différentiels automobiles : transmission puissance à 90°
• Machines-outils : précision et vitesse variable
• Réducteurs industriels : réduction de vitesse élevée
• Engins de chantier : robustesse en environnement dur

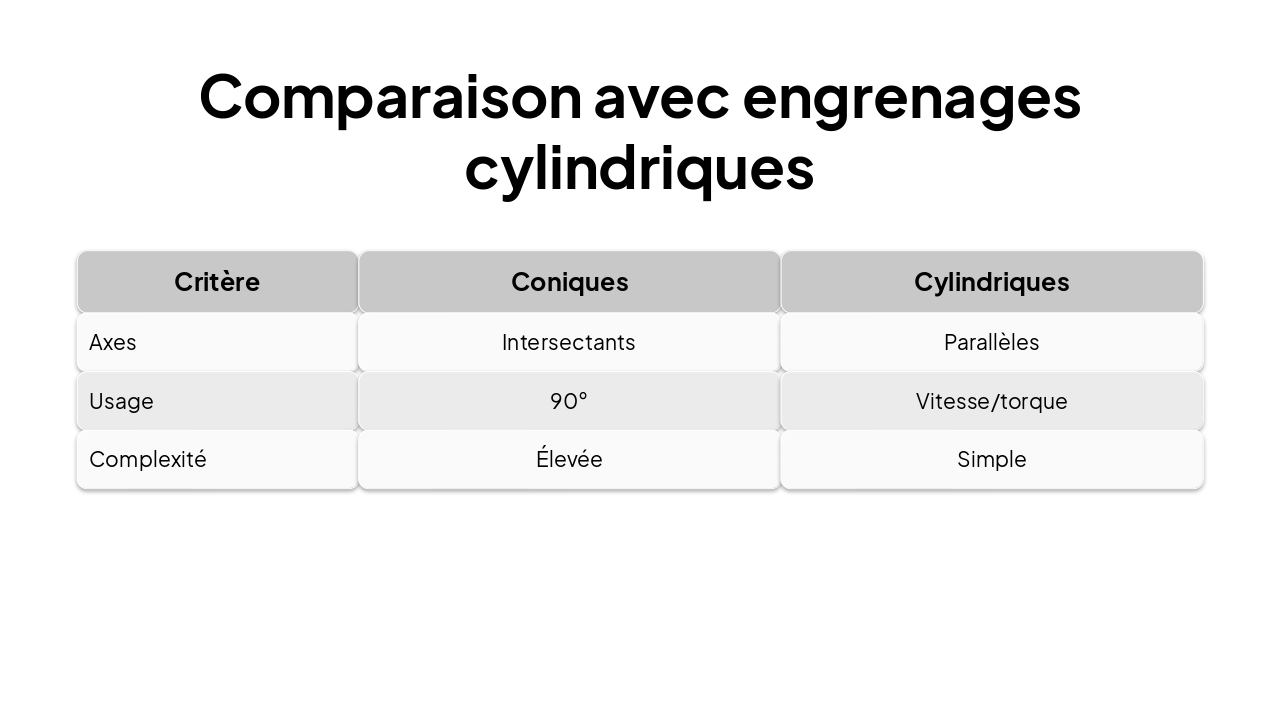

This slide compares conical and cylindrical gears across key criteria. Conical gears suit intersecting axes and 90° usage with high complexity, while cylindrical gears use parallel axes for speed/torque with simple design.

Comparaison avec engrenages cylindriques

{ "headers": [ "Critère", "Coniques", "Cylindriques" ], "rows": [ [ "Axes", "Intersectants", "Parallèles" ], [ "Usage", "90°", "Vitesse/torque" ], [ "Complexité", "Élevée", "Simple" ] ] }

<ul><li>Définition : transmission axes perpendiculaires</li><li>Géométrie : cônes et rapport transmission</li><li>Types : droits, hélicoidaux, spirales</li><li>Avantages et applications industrielles</li><li>Innovations futures : matériaux, efficacité</li></ul><p>Merci pour votre attention !</p><p>Questions ?</p>

Clôture et ouverture aux questions
