diapositive de titre porte sur les "Joints Mécaniques GP2/Z" et présente le thème principal : "Joint Mécaniques au Complexe GP2/Z". Il s'agit d'une présentation de thèse technique axée sur les joints mécaniques dans l'industrie du LPG.

Joint Mécaniques au Complexe GP2/Z

Présentation de thèse technique sur les joints mécaniques dans l'industrie du LPG

Source: Thèse technique LPG

Cette diapositive présente le plan de la présentation, structuré en cinq points principaux. Elle couvre l'introduction au complexe GP2/Z et son procédé, la description des joints mécaniques et types, les critères de sélection et normes API, l'étude de cas du joint John Crane 48XP/S48, ainsi que l'analyse des pannes et recommandations.

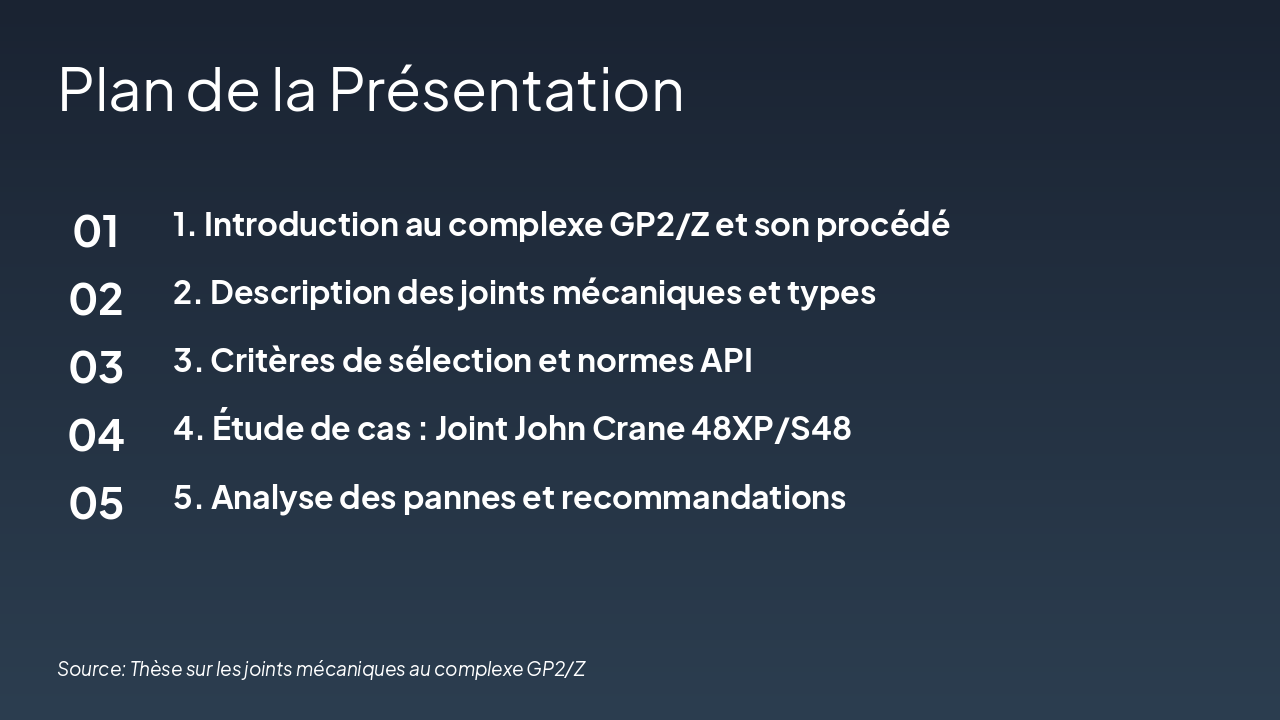

Plan de la Présentation

1. 1. Introduction au complexe GP2/Z et son procédé
2. 2. Description des joints mécaniques et types
3. 3. Critères de sélection et normes API
4. 4. Étude de cas : Joint John Crane 48XP/S48
5. 5. Analyse des pannes et recommandations

Source: Thèse sur les joints mécaniques au complexe GP2/Z

Cette diapositive de section d'introduction porte sur le Complexe GP2/Z, avec le numéro de section 1. Elle présente le complexe industriel et offre une description détaillée de son procédé de production de LPG.

Introduction au Complexe GP2/Z

1

Introduction au Complexe GP2/Z

Présentation du complexe industriel et description détaillée de son procédé de production LPG

Source: Thèse technique sur le complexe GP2/Z et joints mécaniques

Le Complexe GP2/Z dispose d'un site de production dédié au LPG, avec des étapes clés incluant l'extraction, la séparation et la compression. Les conditions opératoires impliquent une pression élevée, des températures spécifiques et des fluides agressifs, soulignant le rôle critique des équipements rotatifs.

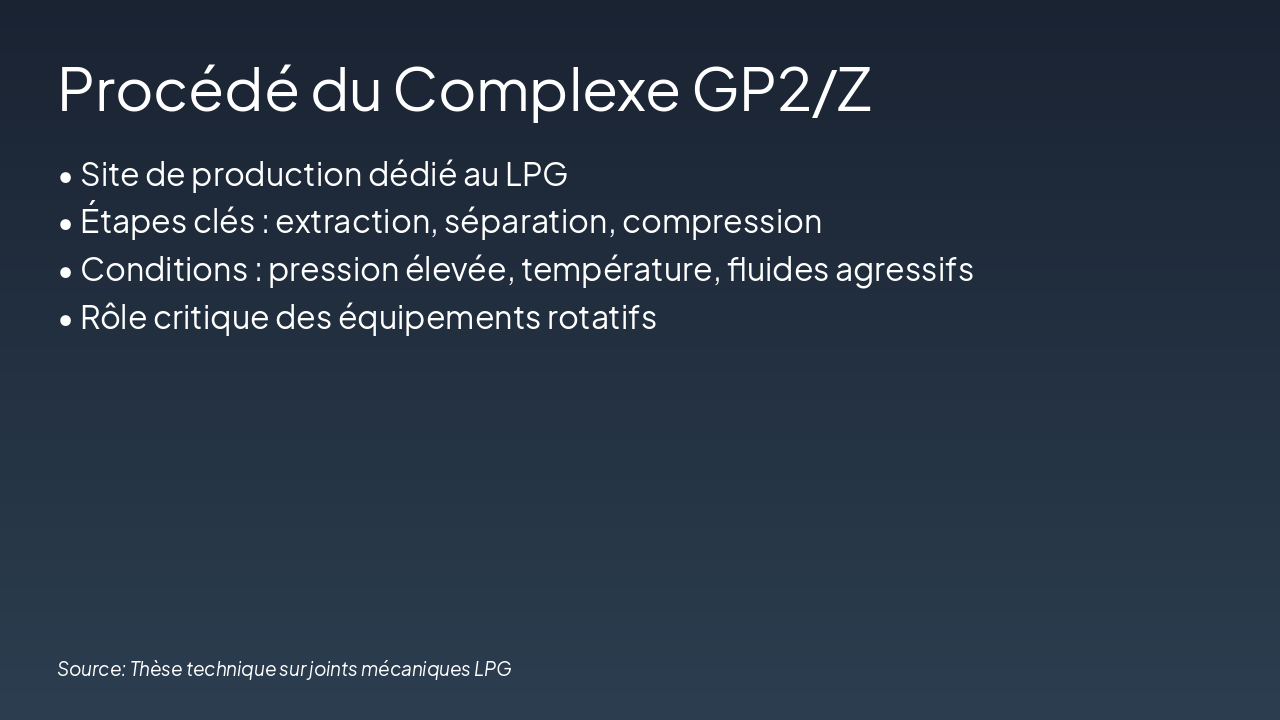

Procédé du Complexe GP2/Z

• Site de production dédié au LPG
• Étapes clés : extraction, séparation, compression
• Conditions : pression élevée, température, fluides agressifs
• Rôle critique des équipements rotatifs

Source: Thèse technique sur joints mécaniques LPG

Cette diapositive de section, intitulée "Joints Mécaniques et Leurs Types" (section 2), présente la définition, les principes de fonctionnement et la classification des joints mécaniques. Elle sert d'introduction à l'étude des différents types de joints mécaniques.

Joints Mécaniques et Leurs Types

2

Joints Mécaniques et Leurs Types

Définition, principes de fonctionnement et classification des joints mécaniques

Source: Thèse GP2/Z et joints mécaniques LPG

La diapositive présente un tableau sur les types de joints mécaniques, classés en simples (une face, pour faibles pressions), doubles (deux faces, pour pressions élevées) et tandem (en série, pour LPG corrosif). Elle détaille pour chaque type sa description et ses applications principales.

Types de Joints Mécaniques

Source: Document thèse GP2/Z

Ce slide de section présente les « Critères de Sélection et Normes API » (section 3). Il aborde les critères techniques et la conformité aux standards API 682 pour les joints utilisés dans l'industrie LPG.

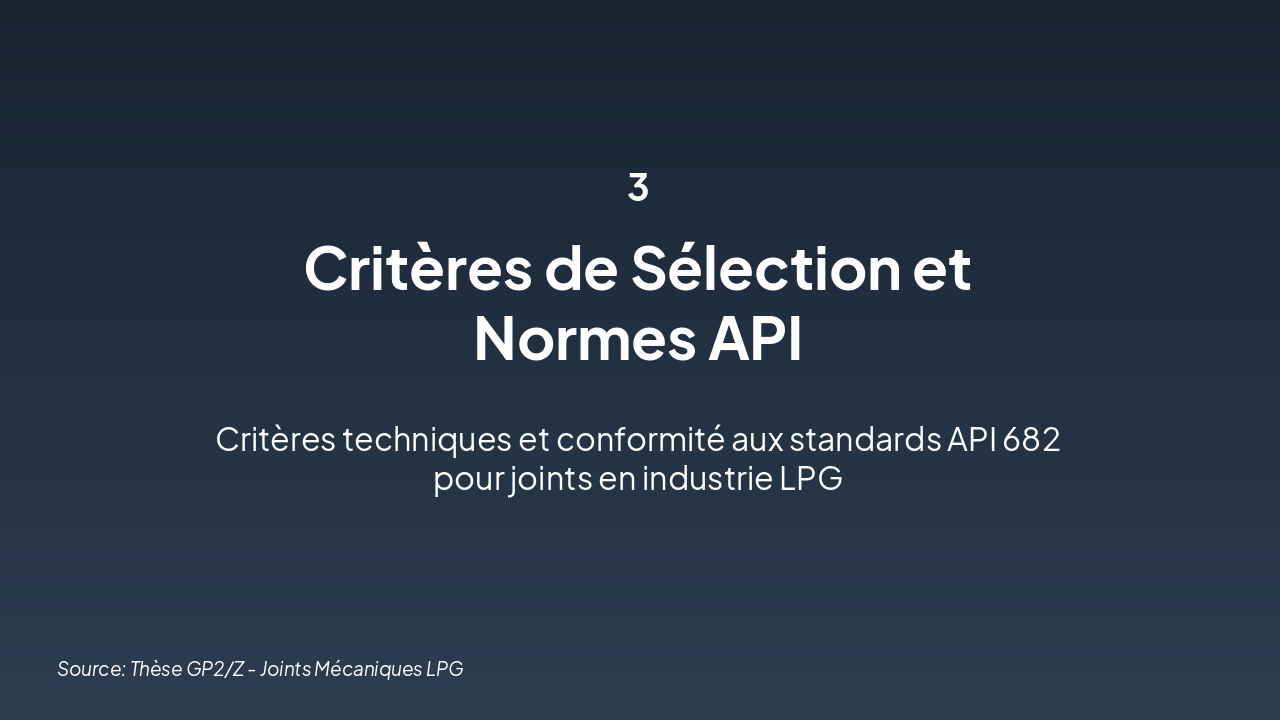

Critères de Sélection et Normes API

3

Critères de Sélection et Normes API

Critères techniques et conformité aux standards API 682 pour joints en industrie LPG

Source: Thèse GP2/Z - Joints Mécaniques LPG

critères et normes API pour les équipements LPG exigent des matériaux résistants, une gestion des pressions et températures maximales, ainsi que le respect de la norme API 682 (Plans 52, 53 et 54). Ils mettent l'accent sur la fiabilité et la facilité de maintenance.

Critères et Normes API

• Matériaux résistants au LPG
• Pression et température maximales
• API 682 : Plans 52, 53 et 54
• Fiabilité et facilité de maintenance

Cette diapositive de section présente l'étude de cas du joint John Crane 48XP/S48, marquée comme section numéro 4. Elle se concentre sur l'analyse du joint double tandem en configuration tandem.

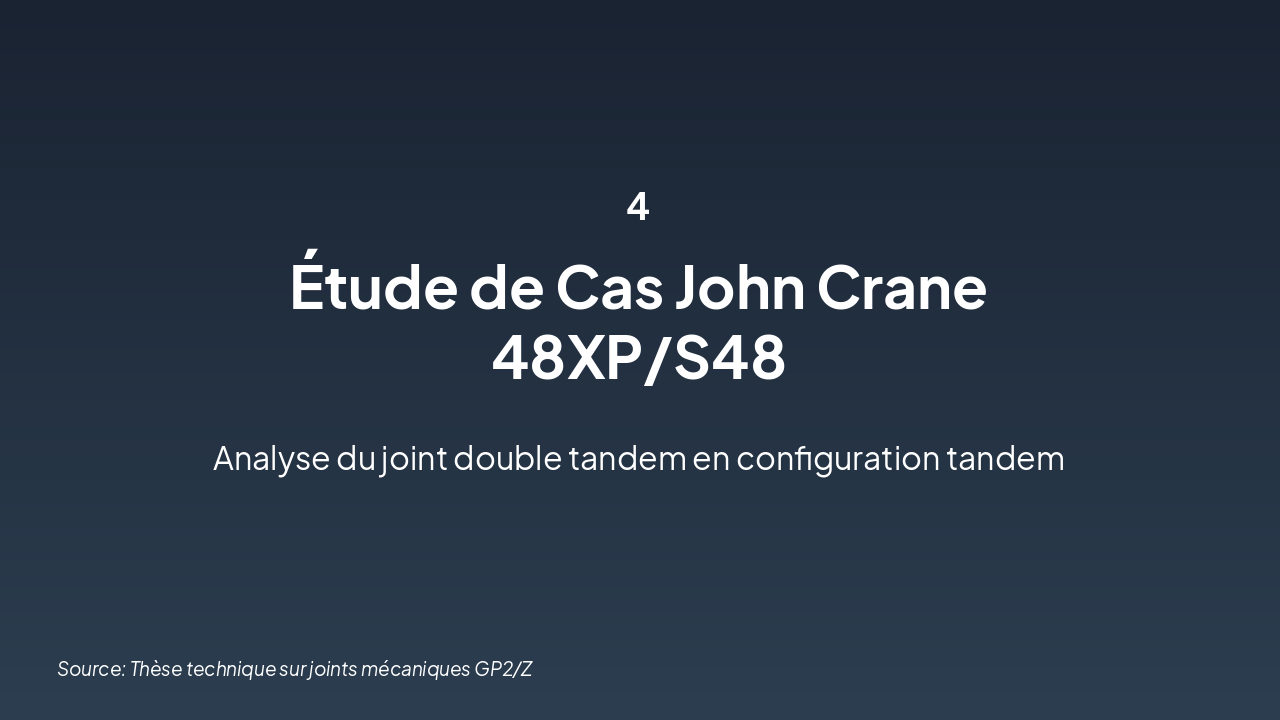

Étude de Cas : Joint John Crane 48XP/S48

4

Étude de Cas John Crane 48XP/S48

Analyse du joint double tandem en configuration tandem

Source: Thèse technique sur joints mécaniques GP2/Z

schéma présente un joint double tandem 48XP/S48 pour applications API 682, avec une configuration barrière incluant des cuves de support. Les composants incluent des faces rotatives et stationnaires, des manchons et des bagues en O, avec une pression barrière typique de 1-2 bars.

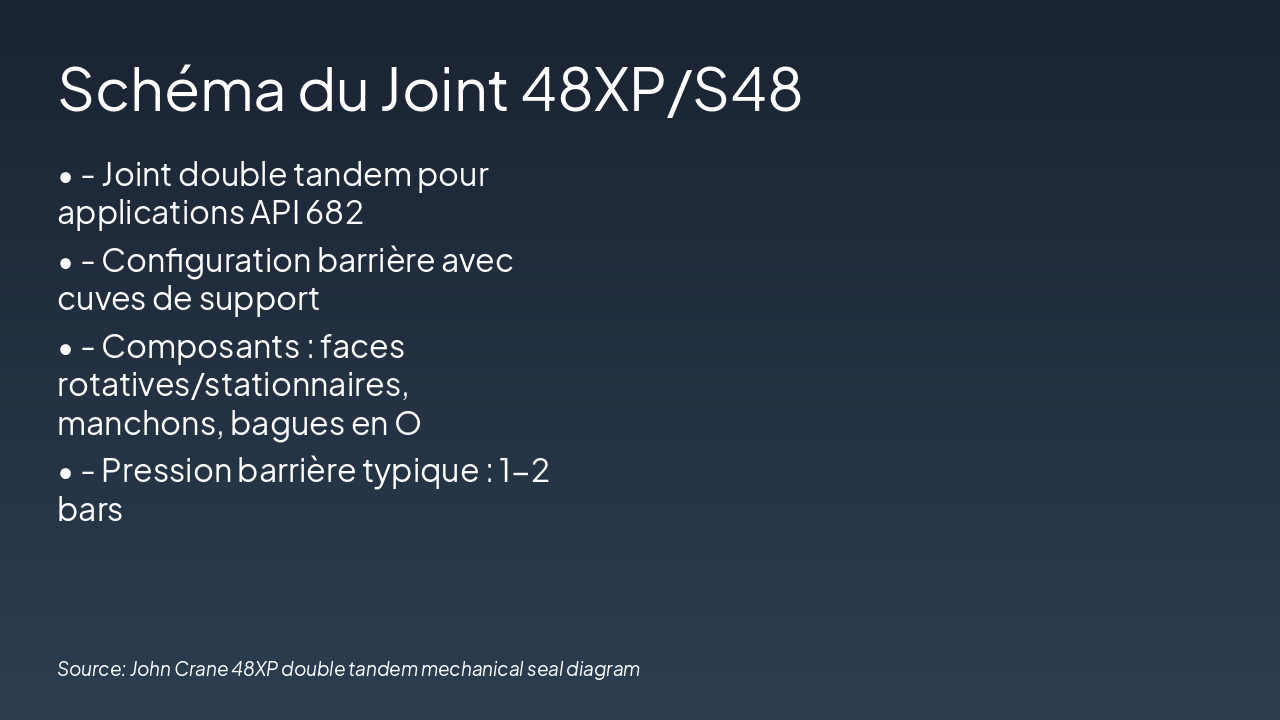

Schéma du Joint 48XP/S48

• - Joint double tandem pour applications API 682
• - Configuration barrière avec cuves de support
• - Composants : faces rotatives/stationnaires, manchons, bagues en O
• - Pression barrière typique : 1-2 bars

Source: John Crane 48XP double tandem mechanical seal diagram

Cette diapositive de section intitulée "Analyse des Pannes" (section 05) présente une étude des défaillances observées. Elle aborde les causes racines et les recommandations associées.

Analyse des Pannes

05

Analyse des Pannes

Étude des défaillances observées, causes racines et recommandations

Source: Thèse GP2/Z - Joints Mécaniques LPG

La diapositive "Analyse des Pannes" présente un tableau listant trois types de pannes : fuite due à l'usure de la face (recommandation : matériaux améliorés), surchauffe due à un mauvais refroidissement (recommandation : buffer fluide optimisé), et corrosion due au fluide LPG (recommandation : alliages résistants). Ce tableau fournit une analyse concise des causes et des solutions recommandées pour chaque panne.

Analyse des Pannes

Source: Étude des joints mécaniques GP2/Z

Cette diapositive de conclusion met en avant des recommandations clés : une sélection critique des joints API, une surveillance renforcée et des améliorations pour la fiabilité. Elle se clôture par un remerciement pour l'attention et une invitation aux questions.

Conclusions et Recommandations

<ul> <li>Sélection critique des joints API</li> <li>Surveillance renforcée</li> <li>Améliorations pour fiabilité</li> </ul> Merci pour votre attention ! Questions ?

Clôture

Source: Thèse GP2/Z - Joints mécaniques
