Ce diaporama intitulé « CATIA V5 - Dessin Industriel » présente un assemblage mécanique complet. Il se concentre sur la modélisation 3D d'une bride, d'un boulon et d'un écrou réalisée sur CATIA V5.

Assemblage Mécanique Complet

Modélisation 3D Flange, Boulon, Écrou sur CATIA V5

Source: Conception d’un assemblage mécanique complet (Flange, Boulon, Écrou)

Ce plan de présentation comporte six sections principales : une introduction au module, à l'objectif du projet et aux outils CATIA V5. Il couvre ensuite la conception d'une bride, la modélisation d'un boulon, celle d'un écrou, l'assemblage des pièces, et une conclusion avec récapitulatif et vidéo finale.

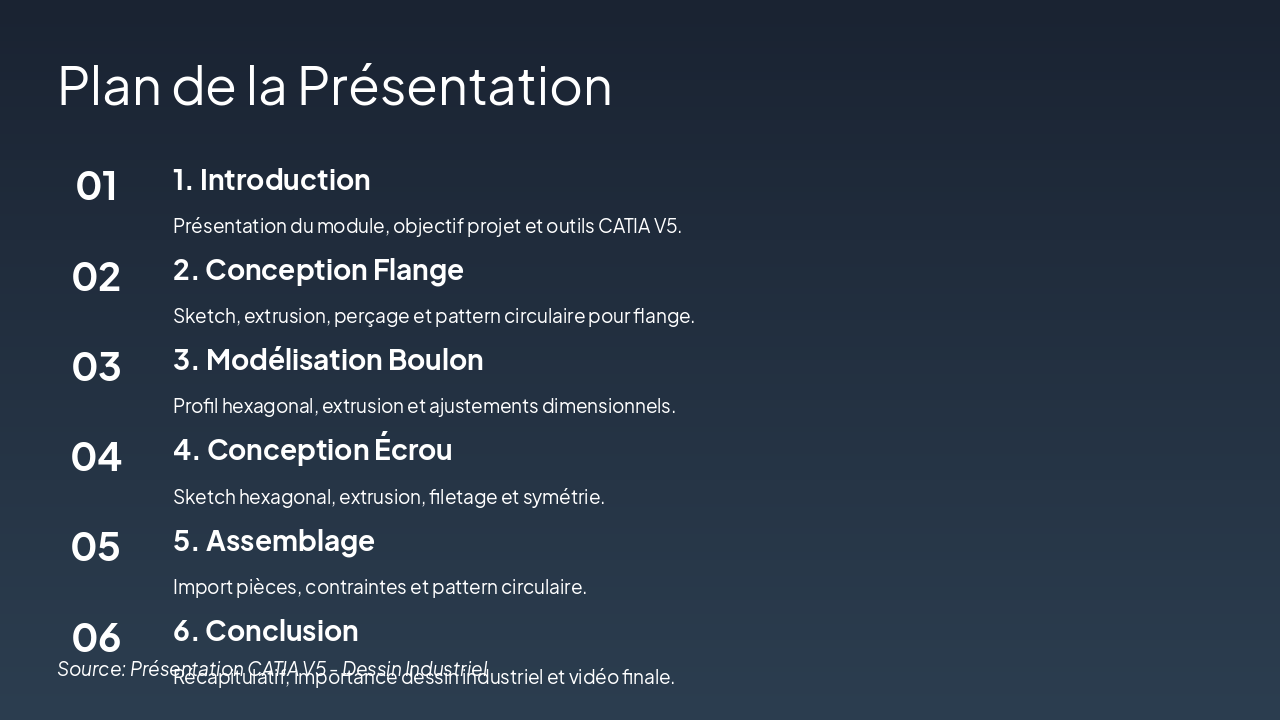

Plan de la Présentation

1. 1. Introduction

Présentation du module, objectif projet et outils CATIA V5.

2. 2. Conception Flange

Sketch, extrusion, perçage et pattern circulaire pour flange.

3. 3. Modélisation Boulon

Profil hexagonal, extrusion et ajustements dimensionnels.

4. 4. Conception Écrou

Sketch hexagonal, extrusion, filetage et symétrie.

5. 5. Assemblage

Import pièces, contraintes et pattern circulaire.

6. 6. Conclusion

Récapitulatif, importance dessin industriel et vidéo finale. Source: Présentation CATIA V5 - Dessin Industriel

Cette diapositive marque l'Étape 1 intitulée « Conception du Flange », qui est la section numéro 02. Elle présente la modélisation 3D utilisant Sketcher, Part Design et des opérations avancées.

Étape 1 : Conception du Flange

02

Conception du Flange

Modélisation 3D avec Sketcher, Part Design et opérations avancées

Source: Présentation CATIA V5 - Dessin Industriel

Les étapes de modélisation d'une flange commencent par un sketch de base circulaire avec contraintes et dimensions, suivi d'une extrusion (Pad) pour le volume principal. Elles se poursuivent par un perçage central via Pocket, une répétition circulaire des trous, aboutissant à un flange complet.

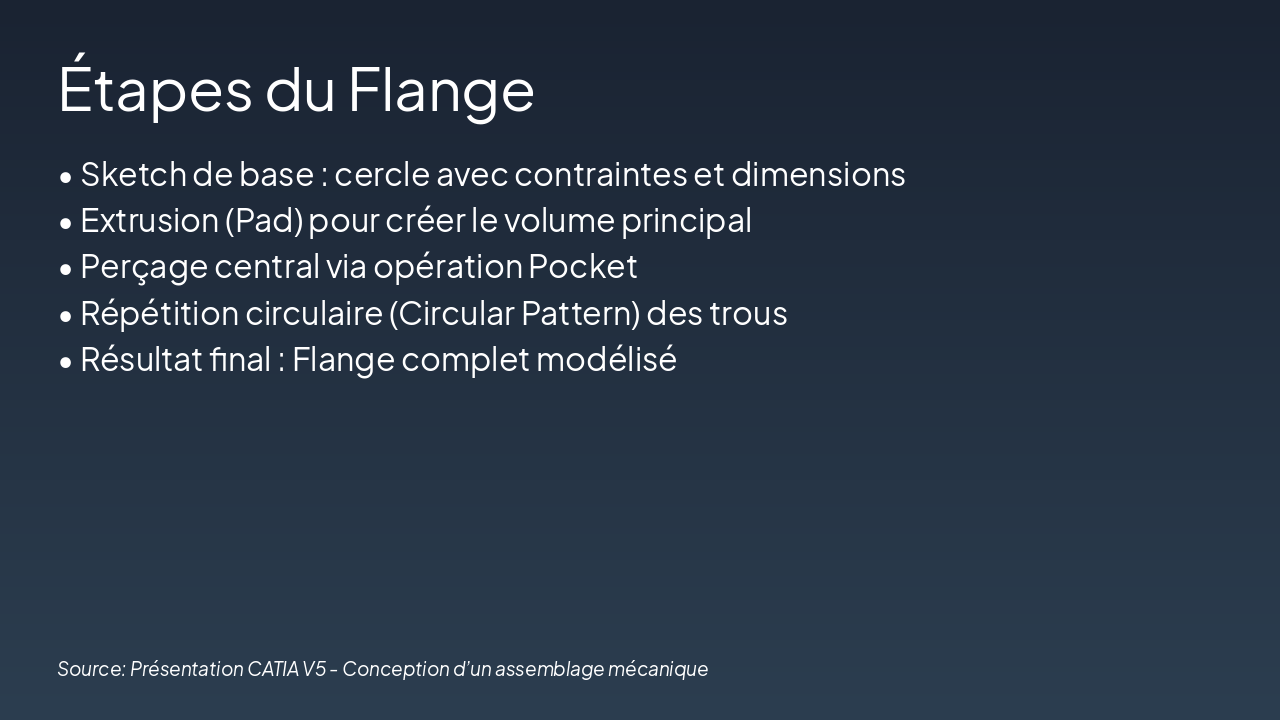

Étapes du Flange

• Sketch de base : cercle avec contraintes et dimensions
• Extrusion (Pad) pour créer le volume principal
• Perçage central via opération Pocket
• Répétition circulaire (Circular Pattern) des trous
• Résultat final : Flange complet modélisé

Source: Présentation CATIA V5 - Conception d’un assemblage mécanique

Cette diapositive de section présente l'étape 2 et 3 intitulée « Boulon et Écrou ». Elle aborde la modélisation hexagonale utilisant les fonctions Pad, Groove et Mirror sur CATIA V5.

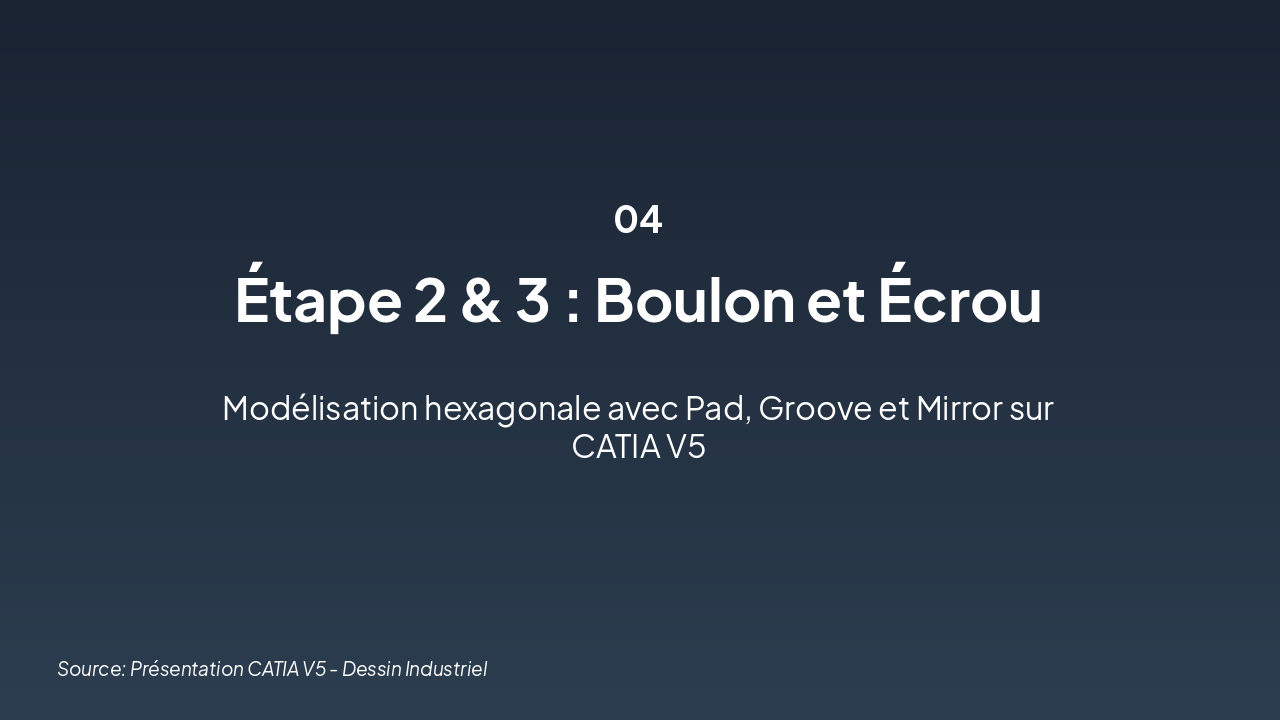

Étape 2 & 3 : Boulon et Écrou

04

Étape 2 & 3 : Boulon et Écrou

Modélisation hexagonale avec Pad, Groove et Mirror sur CATIA V5

Source: Présentation CATIA V5 - Dessin Industriel

Dans l'étape 2, un profil hexagonal est créé en Sketcher, suivi d'une extrusion initiale par Pad et d'un cylindre additionnel par un Pad supplémentaire. Des ajustements via contraintes dimensionnelles aboutissent au résultat final du boulon modélisé.

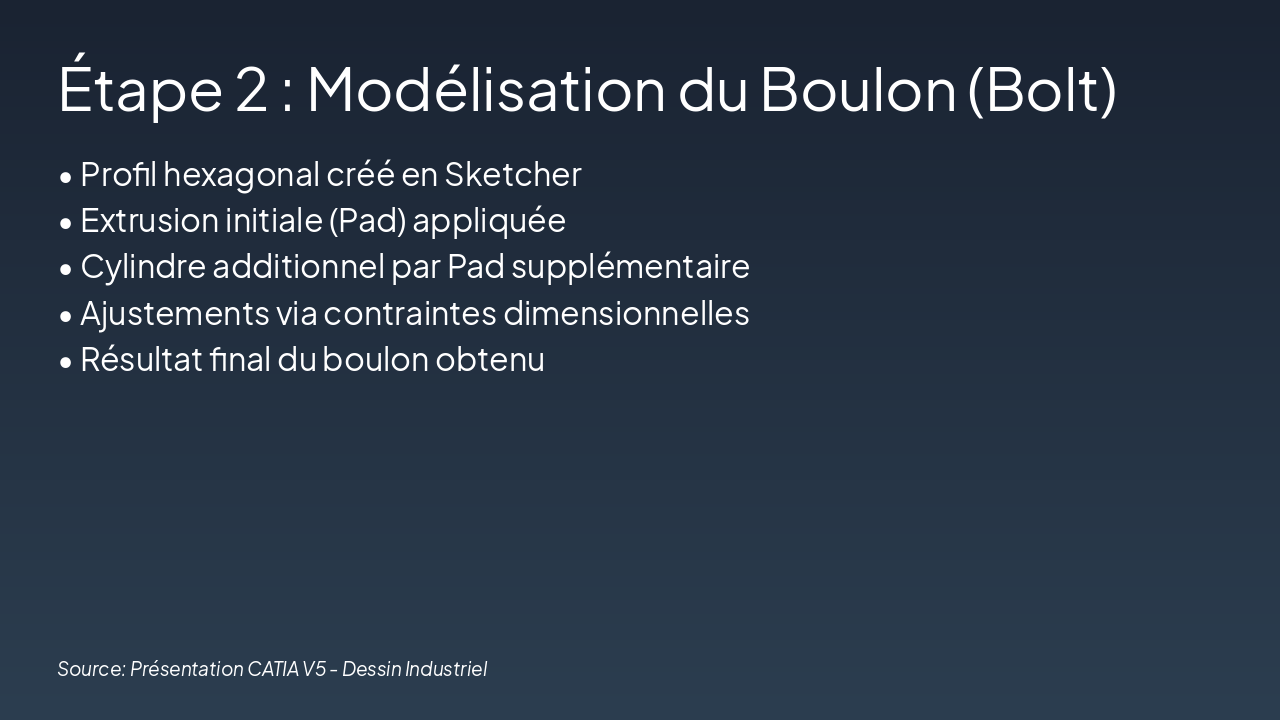

Étape 2 : Modélisation du Boulon (Bolt)

• Profil hexagonal créé en Sketcher
• Extrusion initiale (Pad) appliquée
• Cylindre additionnel par Pad supplémentaire
• Ajustements via contraintes dimensionnelles
• Résultat final du boulon obtenu

Source: Présentation CATIA V5 - Dessin Industriel

Cette étape décrit la conception d'un écrou en commençant par un croquis hexagonal avec perçage central, suivi d'une extrusion (Pad). Elle se poursuit par le filetage (Groove), l'application de la symétrie (Mirror), pour aboutir au résultat final.

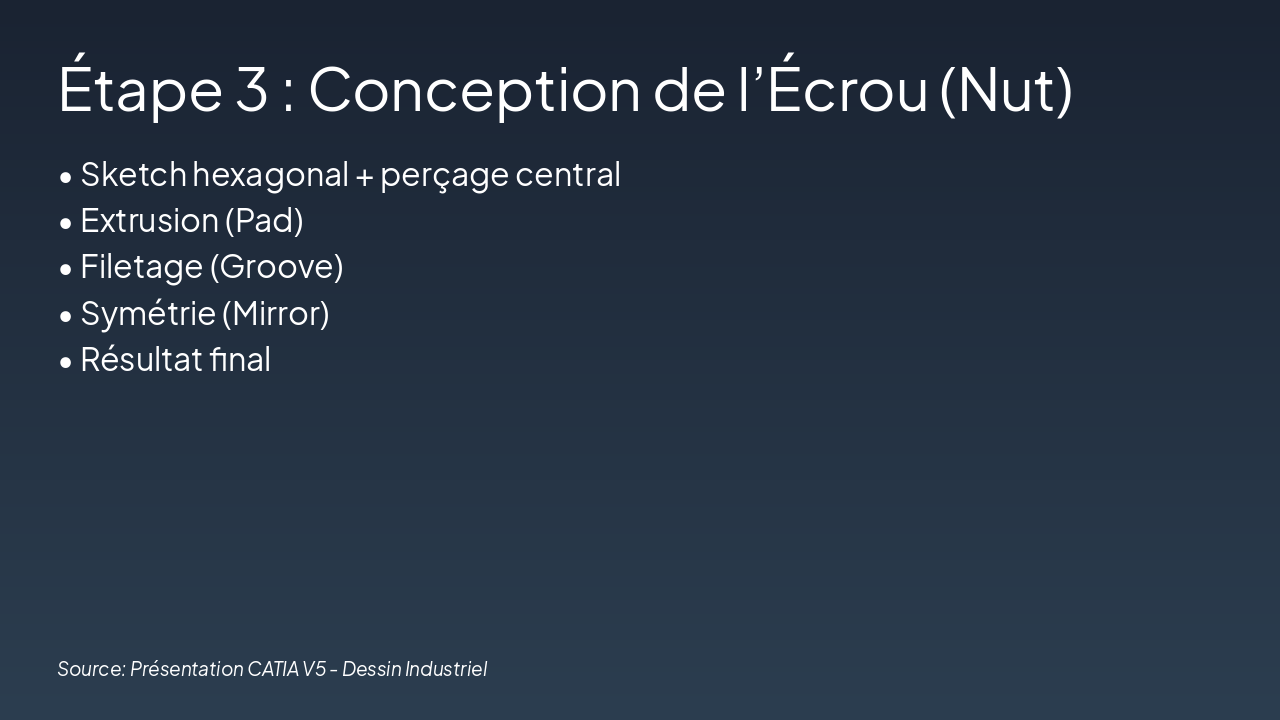

Étape 3 : Conception de l’Écrou (Nut)

• Sketch hexagonal + perçage central
• Extrusion (Pad)
• Filetage (Groove)
• Symétrie (Mirror)
• Résultat final

Source: Présentation CATIA V5 - Dessin Industriel

Mission accomplie : les pièces (flange, boulon, écrou) ont été modélisées et assemblées avec succès sur CATIA V5, via import, contraintes géométriques et Circular Pattern. L'importance du dessin industriel est soulignée comme base de la conception mécanique fiable, avec visualisation finale en vidéo et ouverture aux questions.

Conclusion et Assemblage Final

**Mission accomplie !

Pièces modélisées (Flange, Boulon, Écrou) et assemblées avec succès sur CATIA V5.

Récapitulatif clé :

• Import des composants
• Contraintes géométriques précises
• Circular Pattern pour répétition

Importance du dessin industriel : Base de la conception mécanique fiable et industrialisable.

Visualisation finale : Vidéo YouTube

Merci pour votre attention ! Questions ?***

Assemblage mécanique complet réalisé

Source: Présentation CATIA V5 - Dessin Industriel*
