Slide 1 - Sistemas y Acciones de Control

Sistemas y Acciones de Control

Presentación Detallada de Grado Universitario Creativa, Futurista y Elegante

---

Photo by the blowup on Unsplash

Slide 1 - Sistemas y Acciones de Control

Slide 2 of 16

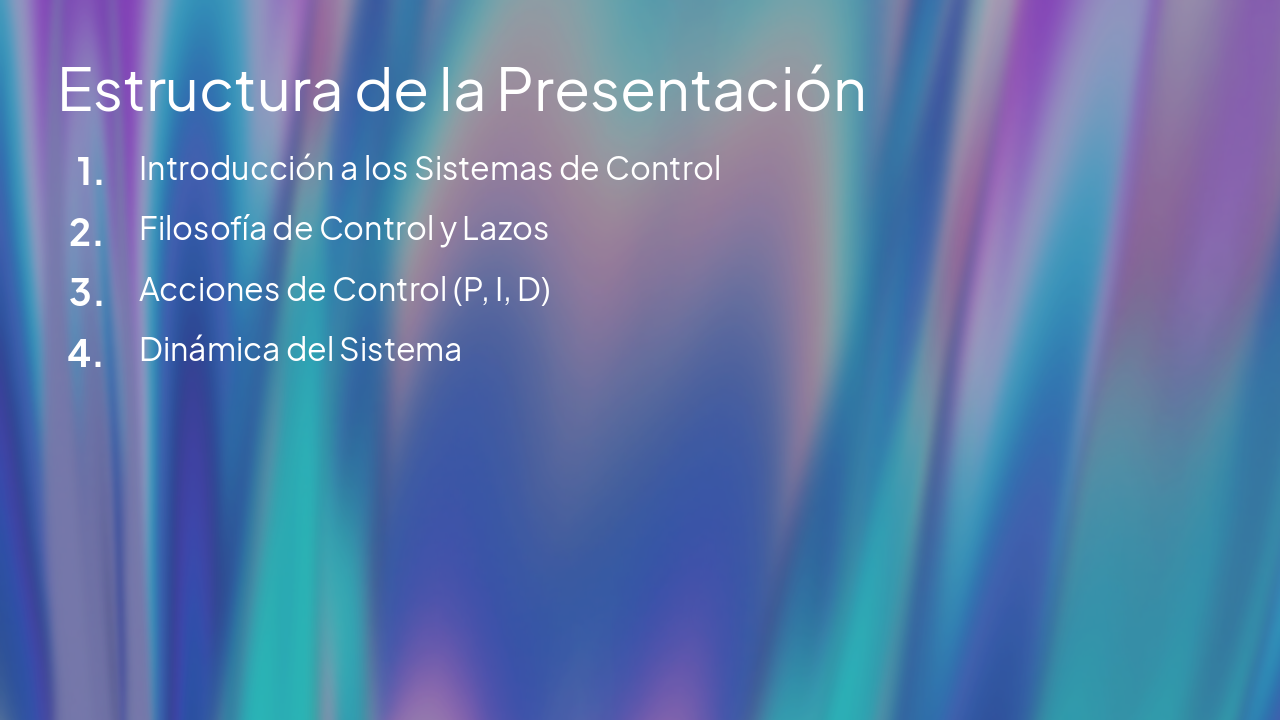

Slide 2 - Estructura de la Presentación

Introducción a los Sistemas de Control
Filosofía de Control y Lazos
Acciones de Control (P, I, D)
Dinámica del Sistema

---

Photo by SIMON LEE on Unsplash

Slide 3 of 16

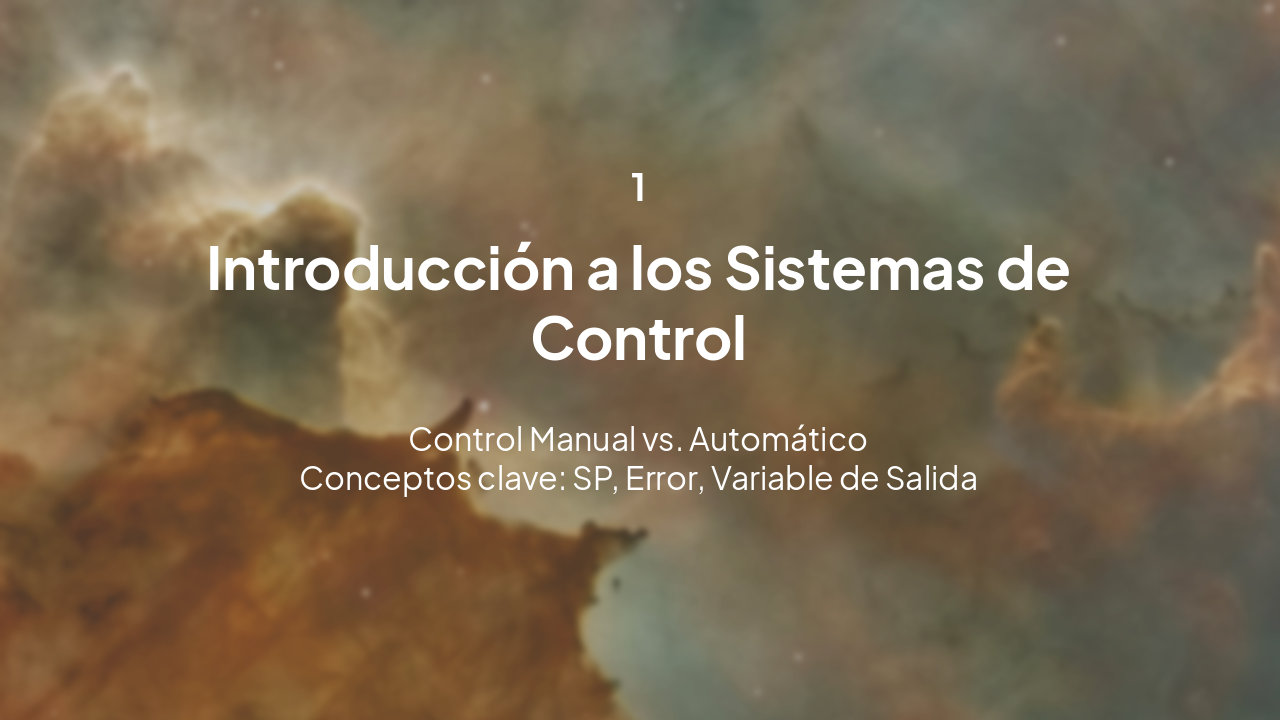

Slide 3 - Tema 1

Introducción a los Sistemas de Control

Control Manual vs. Automático Conceptos clave: SP, Error, Variable de Salida

---

Photo by NASA on Unsplash

Slide 4 of 16

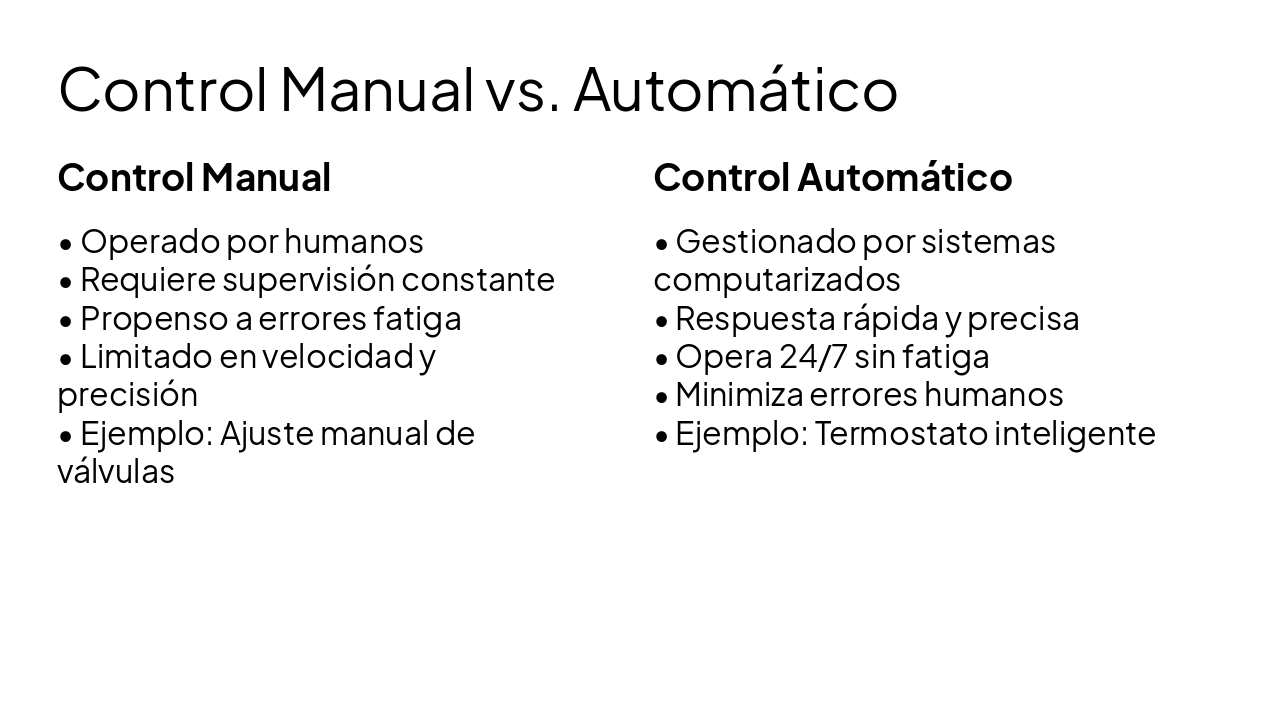

Slide 4 - Control Manual vs. Automático

Control Manual

Operado por humanos
Requiere supervisión constante
Propenso a errores fatiga
Limitado en velocidad y precisión
Ejemplo: Ajuste manual de válvulas

Control Automático

Gestionado por sistemas computarizados
Respuesta rápida y precisa
Opera 24/7 sin fatiga
Minimiza errores humanos
Ejemplo: Termostato inteligente

Slide 5 of 16

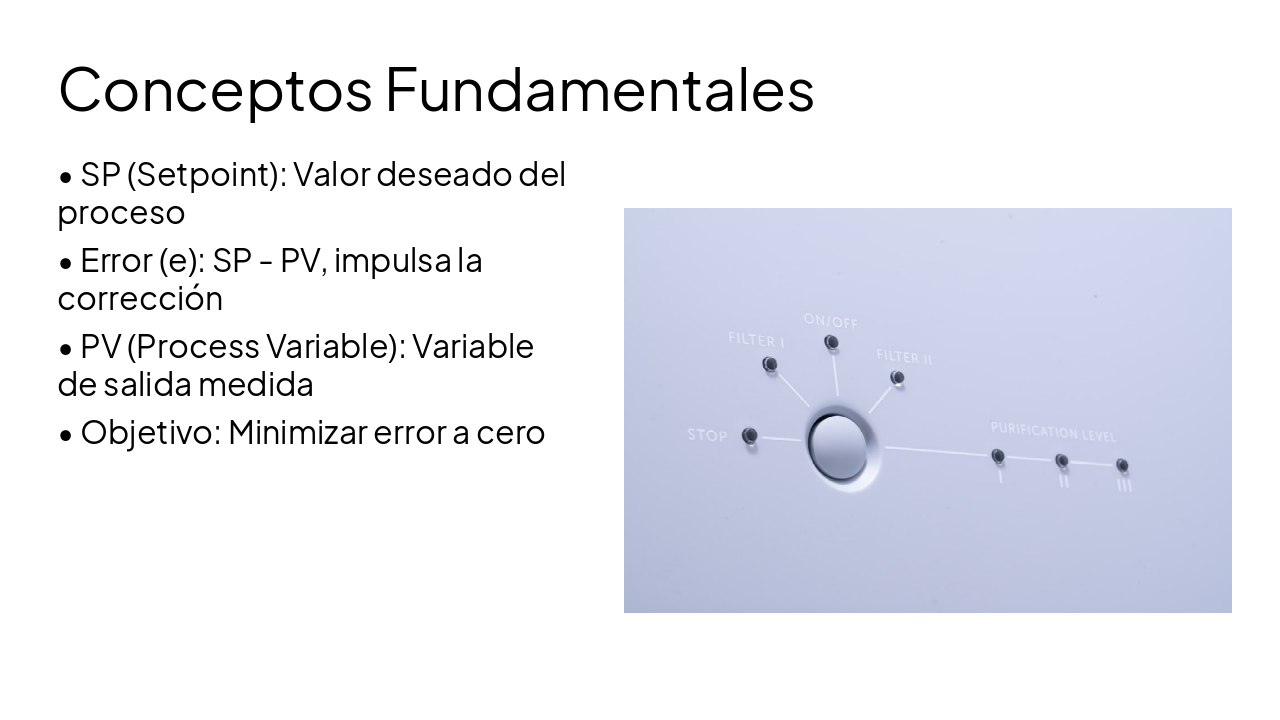

Slide 5 - Conceptos Fundamentales

SP (Setpoint): Valor deseado del proceso
Error (e): SP - PV, impulsa la corrección
PV (Process Variable): Variable de salida medida
Objetivo: Minimizar error a cero

---

Photo by Bluewater Sweden on Unsplash

Slide 6 of 16

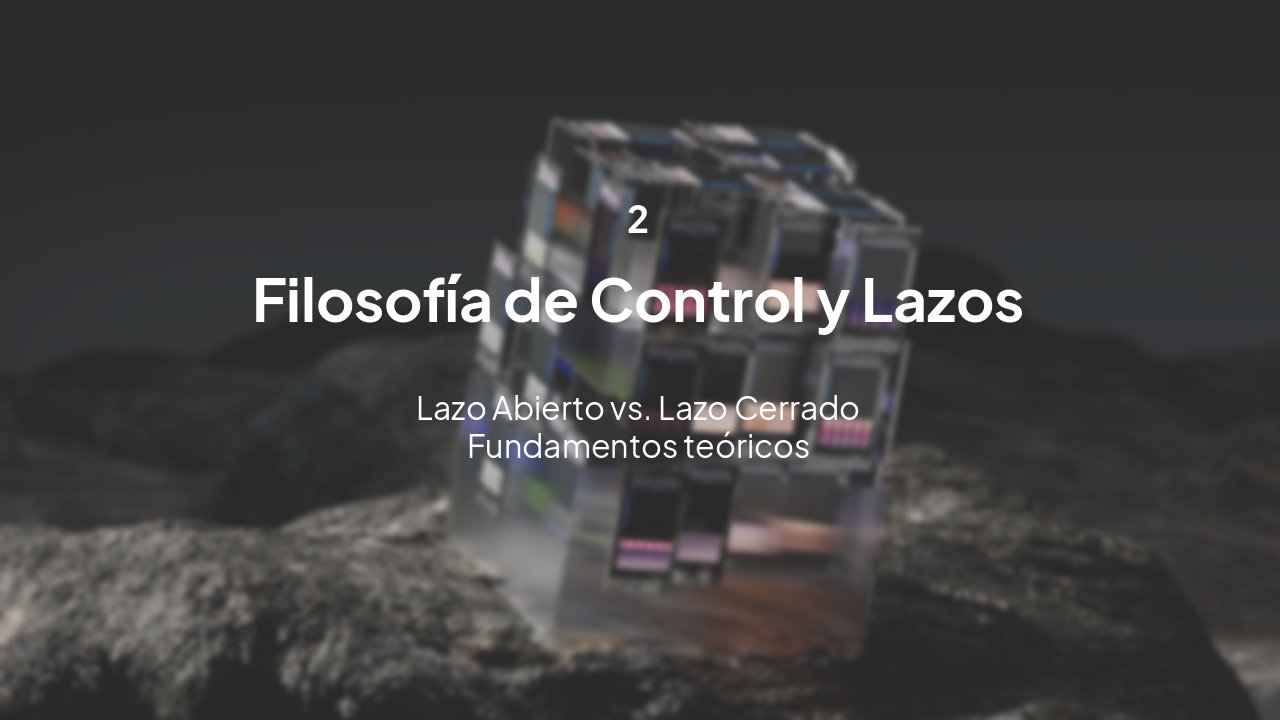

Slide 6 - Tema 2

Filosofía de Control y Lazos

Lazo Abierto vs. Lazo Cerrado Fundamentos teóricos

---

Photo by Nicolas Arnold on Unsplash

Slide 7 of 16

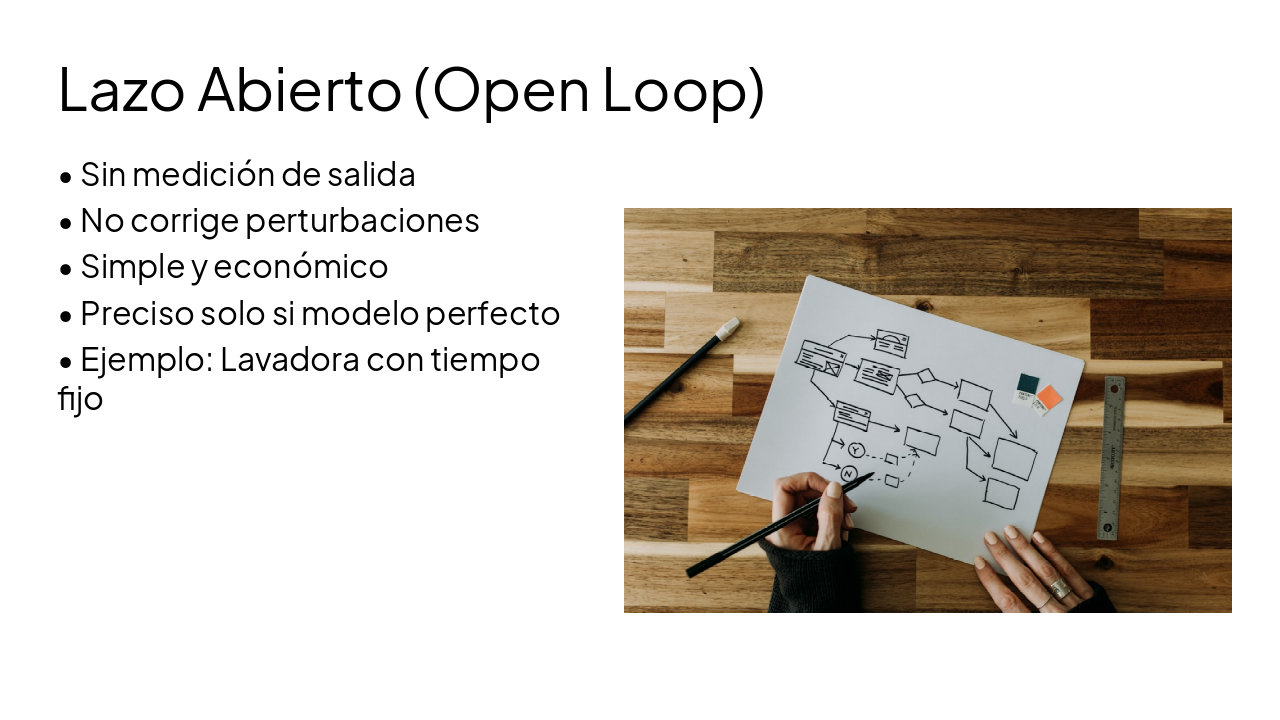

Slide 7 - Lazo Abierto (Open Loop)

Sin medición de salida
No corrige perturbaciones
Simple y económico
Preciso solo si modelo perfecto
Ejemplo: Lavadora con tiempo fijo

---

Photo by Kelly Sikkema on Unsplash

Slide 8 of 16

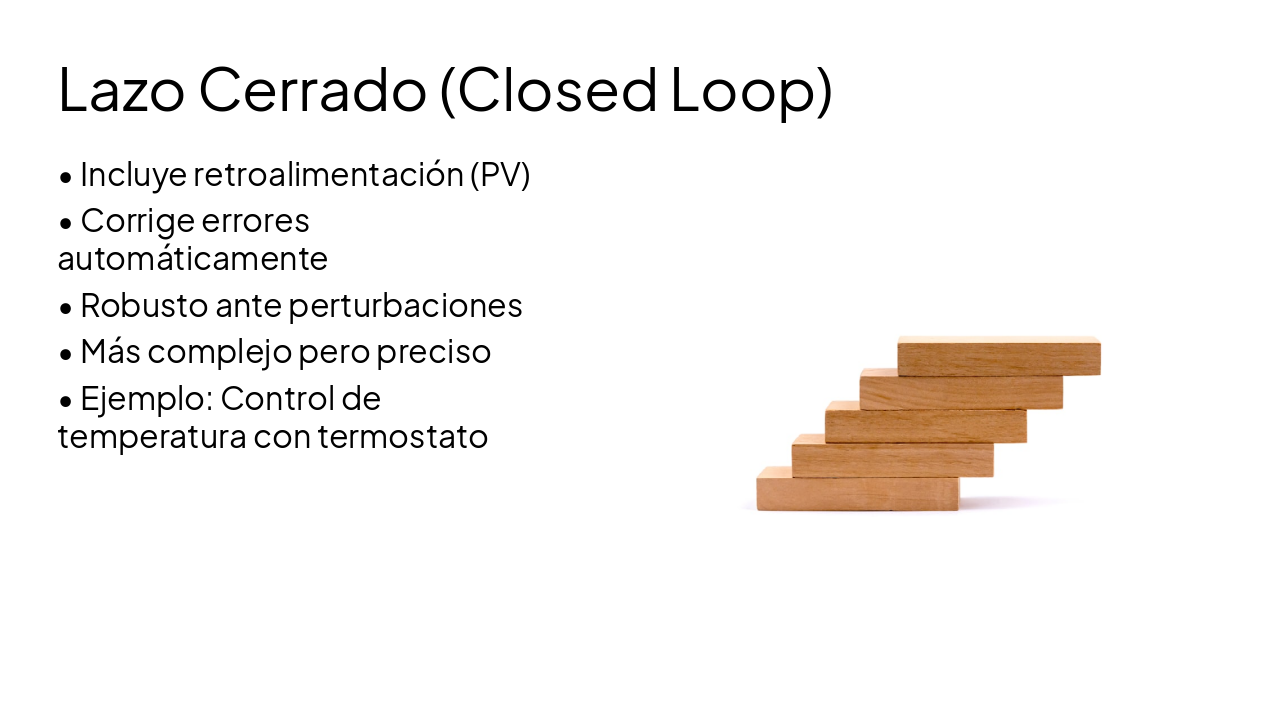

Slide 8 - Lazo Cerrado (Closed Loop)

Incluye retroalimentación (PV)
Corrige errores automáticamente
Robusto ante perturbaciones
Más complejo pero preciso
Ejemplo: Control de temperatura con termostato

---

Photo by Volodymyr Hryshchenko on Unsplash

Slide 9 of 16

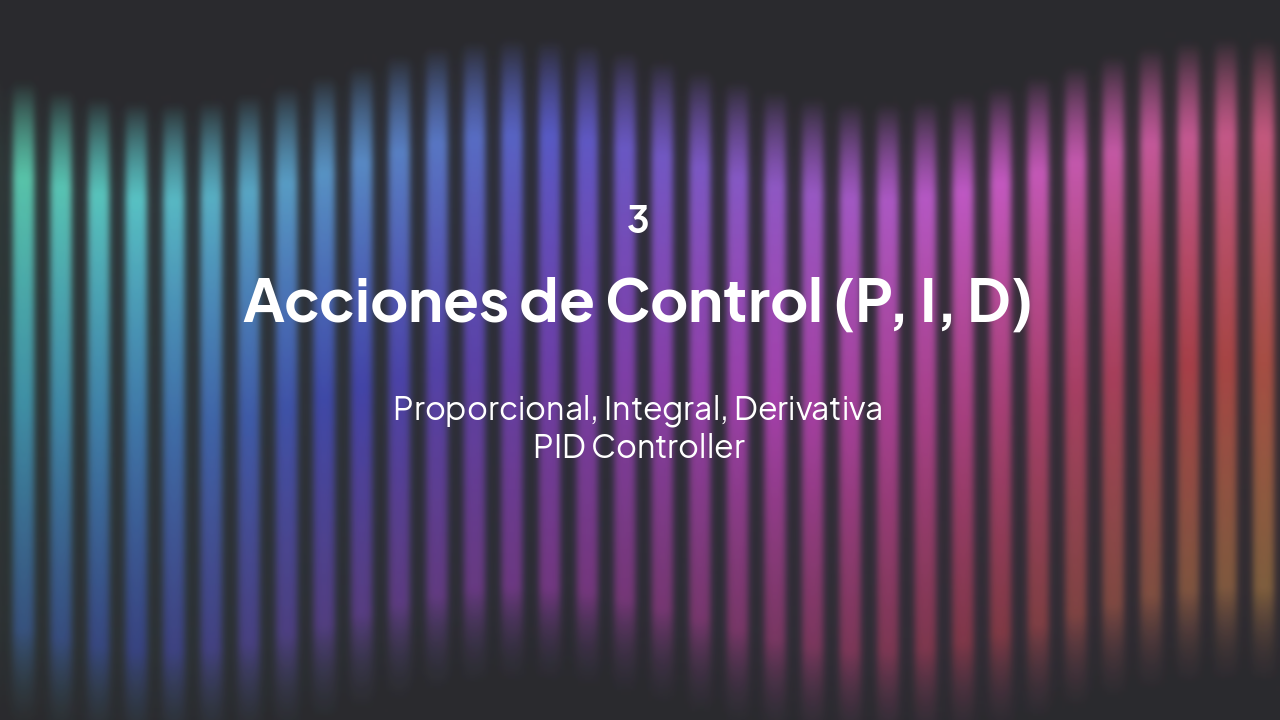

Slide 9 - Tema 3

Acciones de Control (P, I, D)

Proporcional, Integral, Derivativa PID Controller

---

Photo by Ethos DG on Unsplash

Slide 10 of 16

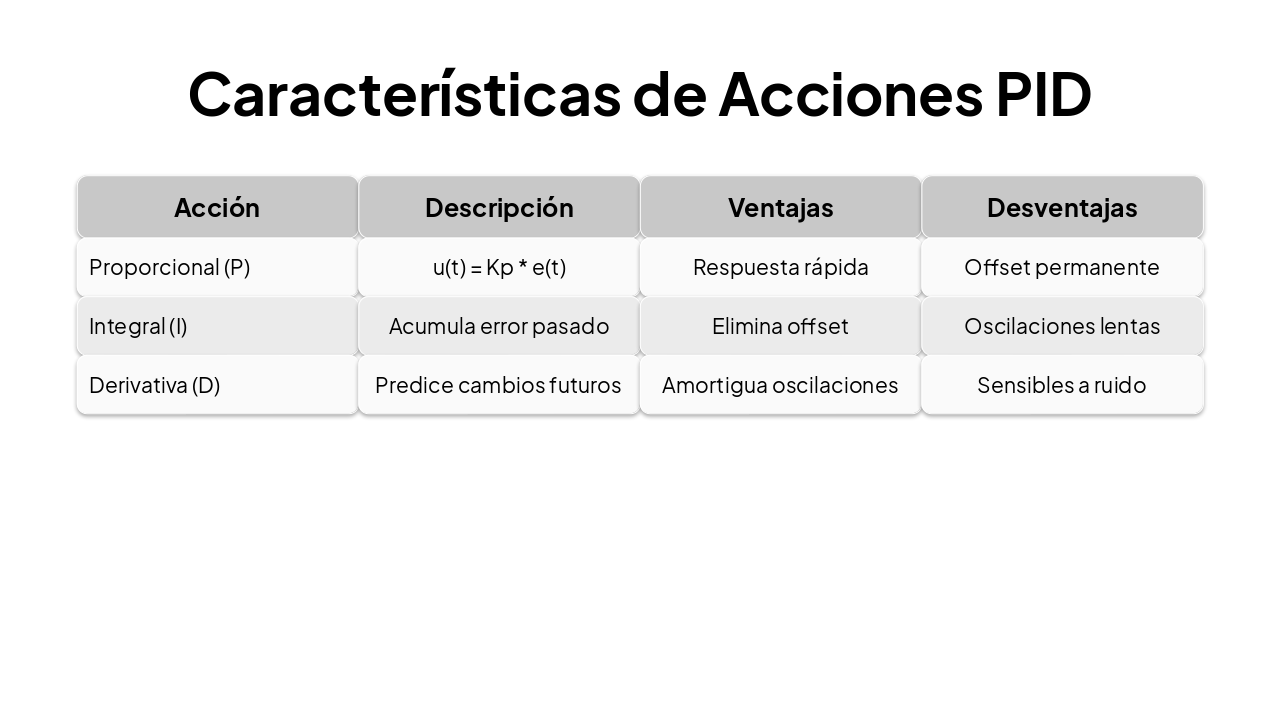

Slide 10 - Características de Acciones PID

Acción	Descripción	Ventajas	Desventajas
Proporcional (P)	u(t) = Kp * e(t)	Respuesta rápida	Offset permanente
Integral (I)	Acumula error pasado	Elimina offset	Oscilaciones lentas
Derivativa (D)	Predice cambios futuros	Amortigua oscilaciones	Sensibles a ruido
