The slide is titled "Adviespresentatie Lake Side – Vernieuwd Layer-3 netwerkontwerp," indicating a presentation on an updated Layer-3 network design for Lake Side. Presented by Thomas Scholtens (s1504107), it aims to convince stakeholders that the new design is ready for production implementation.

Thomas Scholtens – s1504107

Overtuigen dat het nieuwe netwerkontwerp klaar is voor implementatie in productie.

• Verbeter beveiliging met robuuste netwerkbeveiliging.
• Implementeer duidelijke segmentatie voor geïsoleerde zones.
• Maak centrale dataverwerking mogelijk voor efficiëntie.
• Verbeter controle over toegang en verkeer.
• Verhoog schaalbaarheid om groei te ondersteunen.
• Zorg voor betrouwbaarheid via geoptimaliseerd ontwerp (nog fysieke implementatie en ACL-fijnstelling).

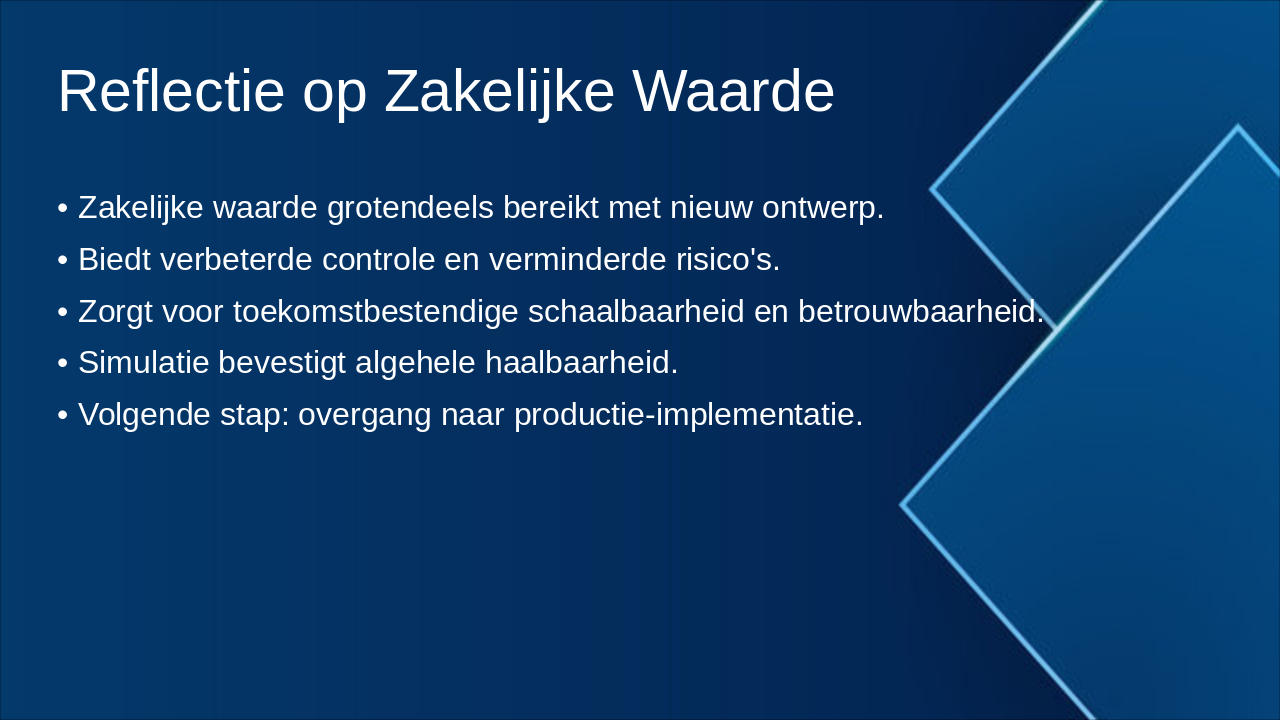

• Zakelijke waarde grotendeels bereikt met nieuw ontwerp.
• Biedt verbeterde controle en verminderde risico's.
• Zorgt voor toekomstbestendige schaalbaarheid en betrouwbaarheid.
• Simulatie bevestigt algehele haalbaarheid.
• Volgende stap: overgang naar productie-implementatie.

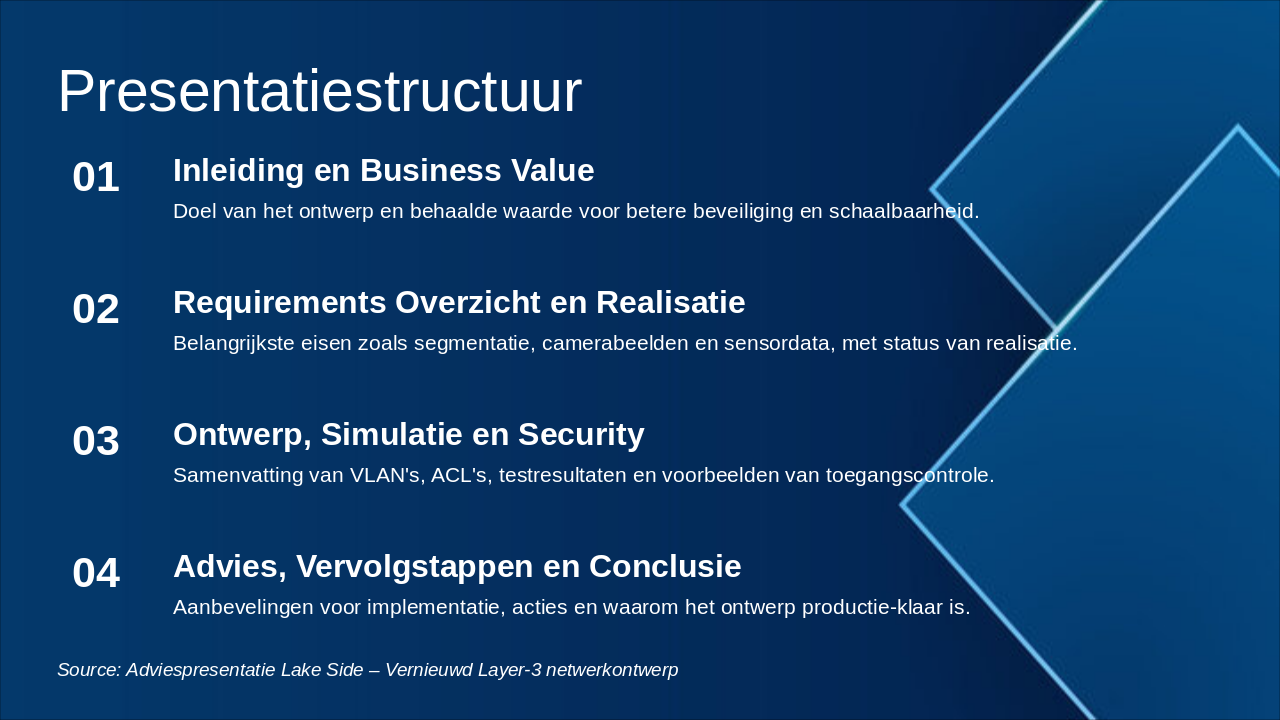

The agenda slide outlines the structure of a presentation on a security design, starting with an introduction to its business value for enhanced security and scalability. It then covers requirements overview and realization, design elements like VLANs and ACLs with simulations and security examples, and concludes with implementation advice, next steps, and why the design is production-ready.

Presentatiestructuur

1. Inleiding en Business Value

Doel van het ontwerp en behaalde waarde voor betere beveiliging en schaalbaarheid.

2. Requirements Overzicht en Realisatie

Belangrijkste eisen zoals segmentatie, camerabeelden en sensordata, met status van realisatie.

3. Ontwerp, Simulatie en Security

Samenvatting van VLAN's, ACL's, testresultaten en voorbeelden van toegangscontrole.

4. Advies, Vervolgstappen en Conclusie

Aanbevelingen voor implementatie, acties en waarom het ontwerp productie-klaar is. Source: Adviespresentatie Lake Side – Vernieuwd Layer-3 netwerkontwerp

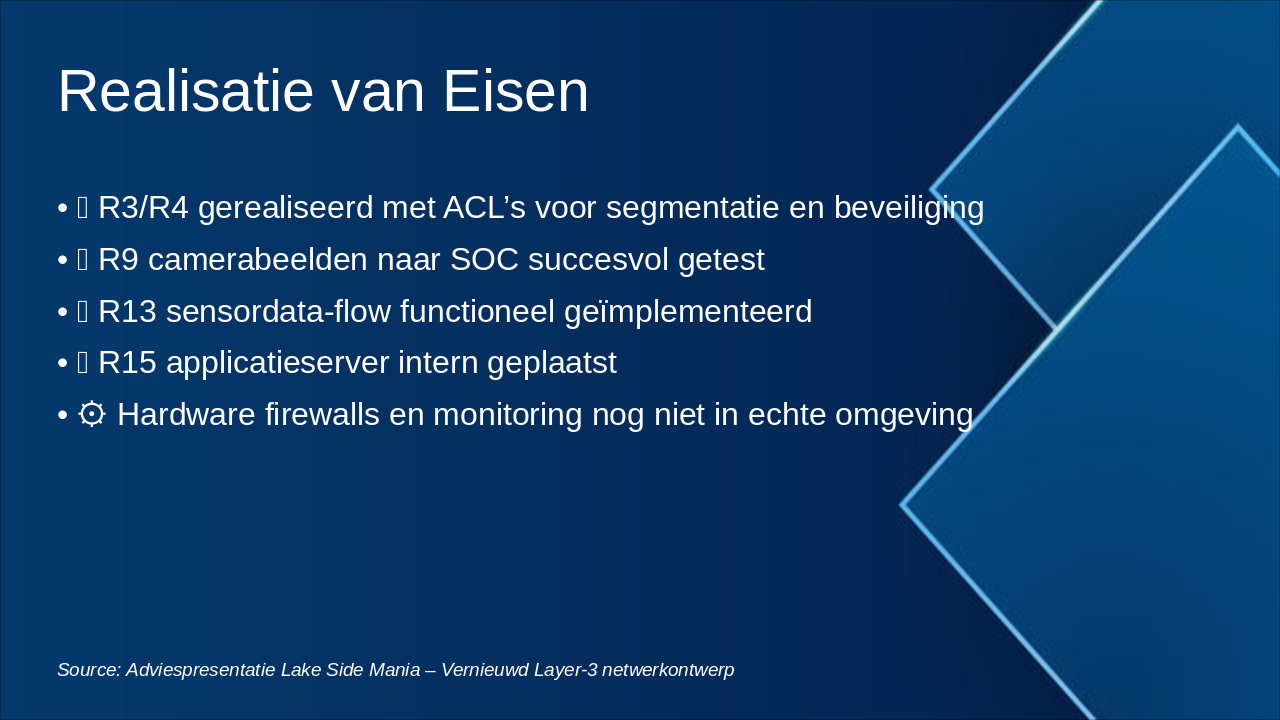

• ✅ R3/R4 gerealiseerd met ACL’s voor segmentatie en beveiliging
• ✅ R9 camerabeelden naar SOC succesvol getest
• ✅ R13 sensordata-flow functioneel geïmplementeerd
• ✅ R15 applicatieserver intern geplaatst
• ⚙️ Hardware firewalls en monitoring nog niet in echte omgeving

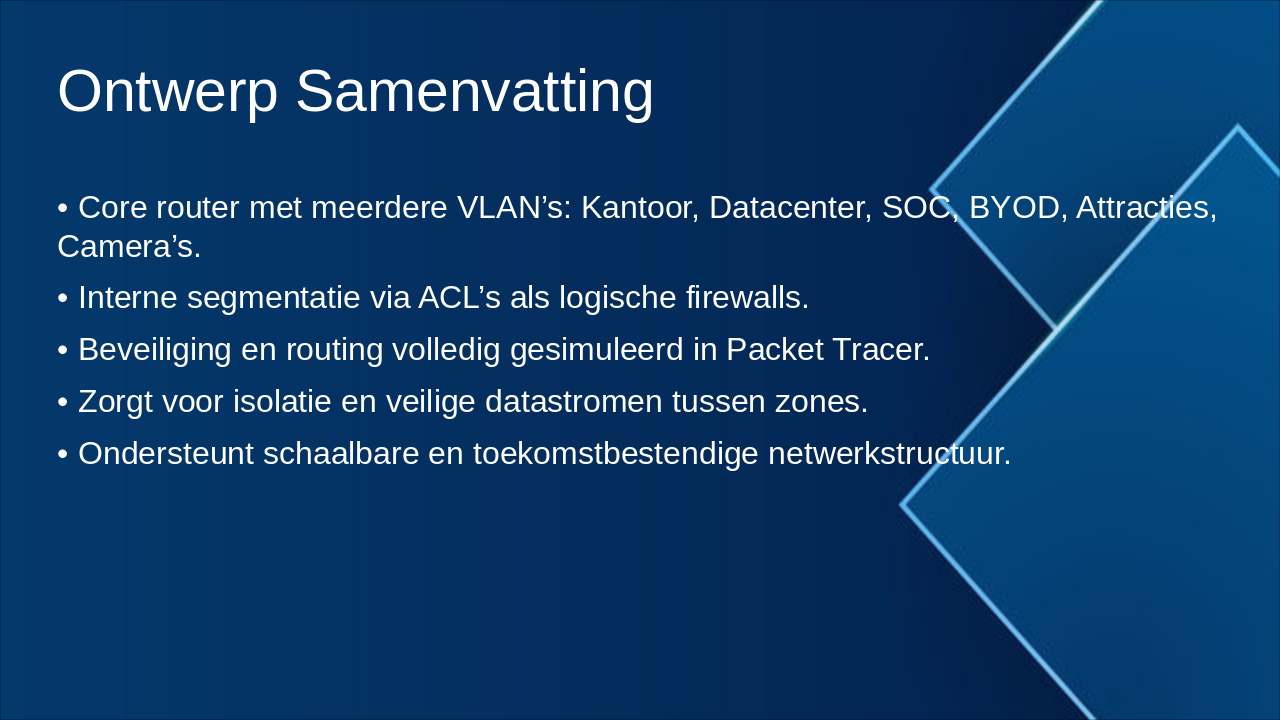

The slide summarizes a network design featuring a core router with multiple VLANs for segments like Office, Datacenter, SOC, BYOD, Attractions, and Cameras, using ACLs for internal segmentation as logical firewalls. This fully simulated setup in Packet Tracer ensures isolation and secure data flows between zones, supporting a scalable and future-proof network structure.

Ontwerp Samenvatting

• Core router met meerdere VLAN’s: Kantoor, Datacenter, SOC, BYOD, Attracties, Camera’s.
• Interne segmentatie via ACL’s als logische firewalls.
• Beveiliging en routing volledig gesimuleerd in Packet Tracer.
• Zorgt voor isolatie en veilige datastromen tussen zones.
• Ondersteunt schaalbare en toekomstbestendige netwerkstructuur.

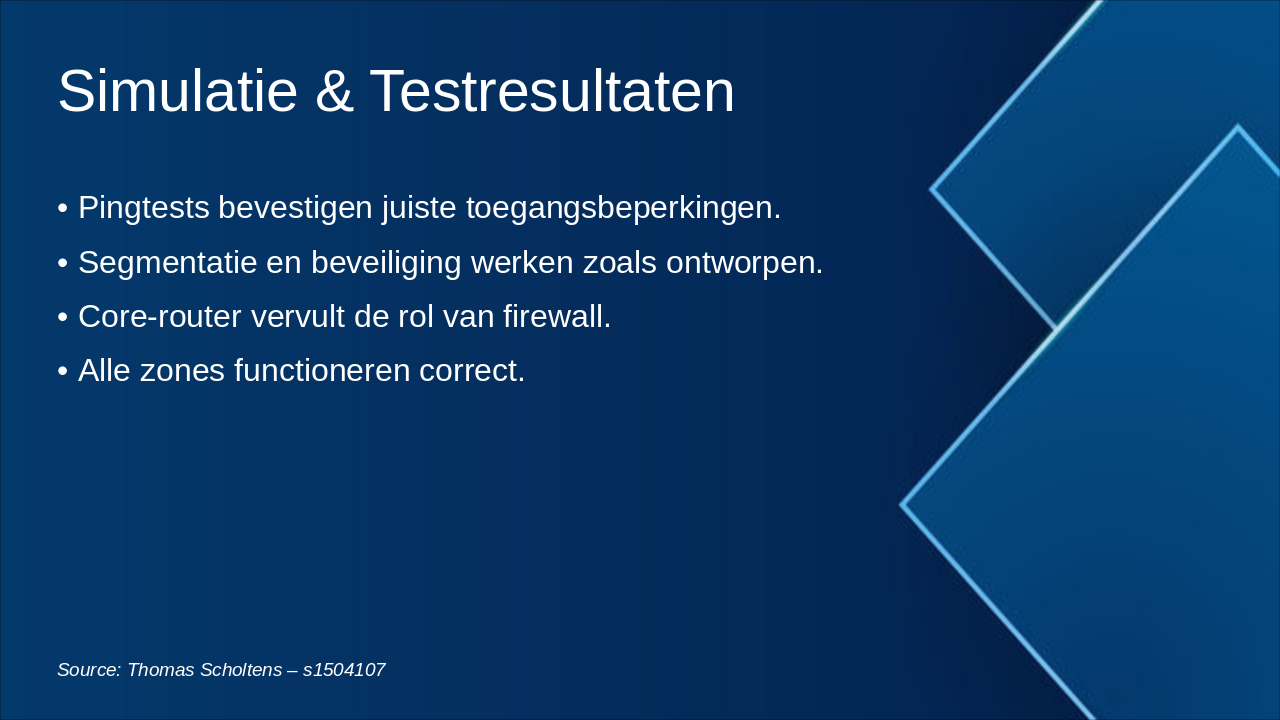

The slide titled "Simulatie & Testresultaten" presents results from simulation and testing, confirming that ping tests validate proper access restrictions. It also verifies that segmentation and security operate as designed, with the core router acting as a firewall and all zones functioning correctly.

Simulatie & Testresultaten

• Pingtests bevestigen juiste toegangsbeperkingen.
• Segmentatie en beveiliging werken zoals ontworpen.
• Core-router vervult de rol van firewall.
• Alle zones functioneren correct.

Source: Thomas Scholtens – s1504107

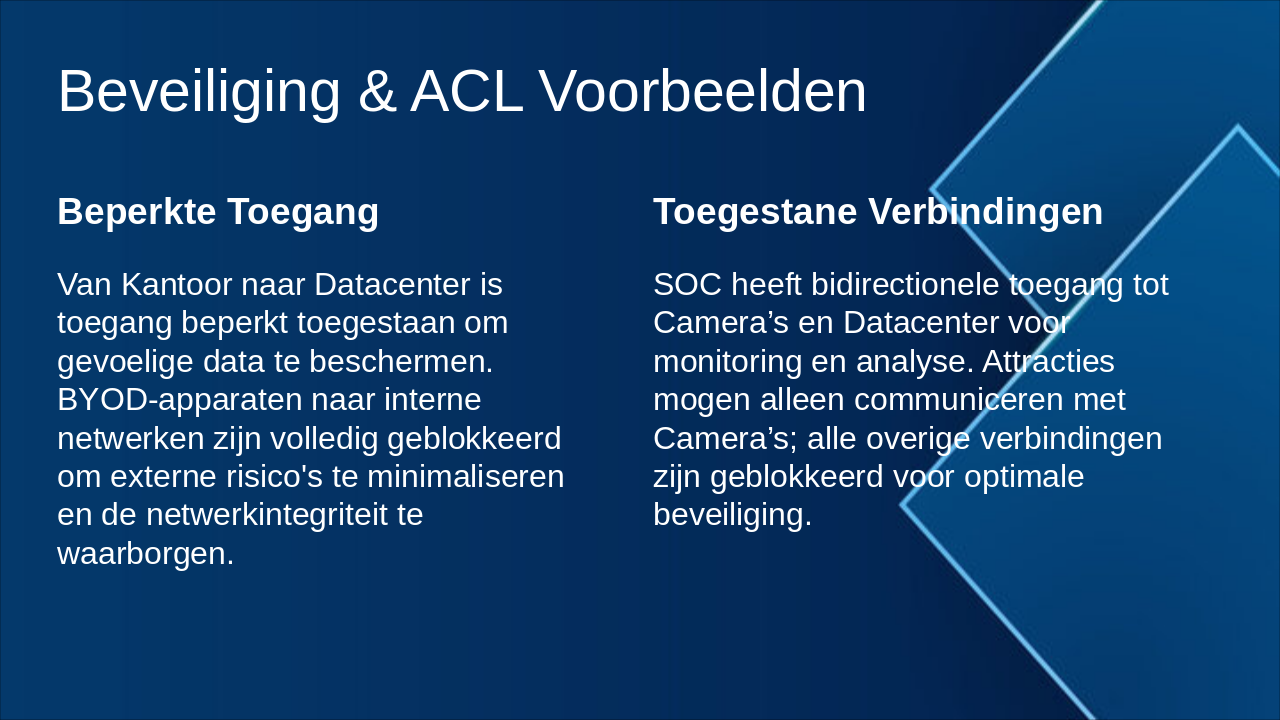

Beperkte Toegang Van Kantoor naar Datacenter is toegang beperkt toegestaan om gevoelige data te beschermen. BYOD-apparaten naar interne netwerken zijn volledig geblokkeerd om externe risico's te minimaliseren en de netwerkintegriteit te waarborgen.

Toegestane Verbindingen SOC heeft bidirectionele toegang tot Camera’s en Datacenter voor monitoring en analyse. Attracties mogen alleen communiceren met Camera’s; alle overige verbindingen zijn geblokkeerd voor optimale beveiliging.

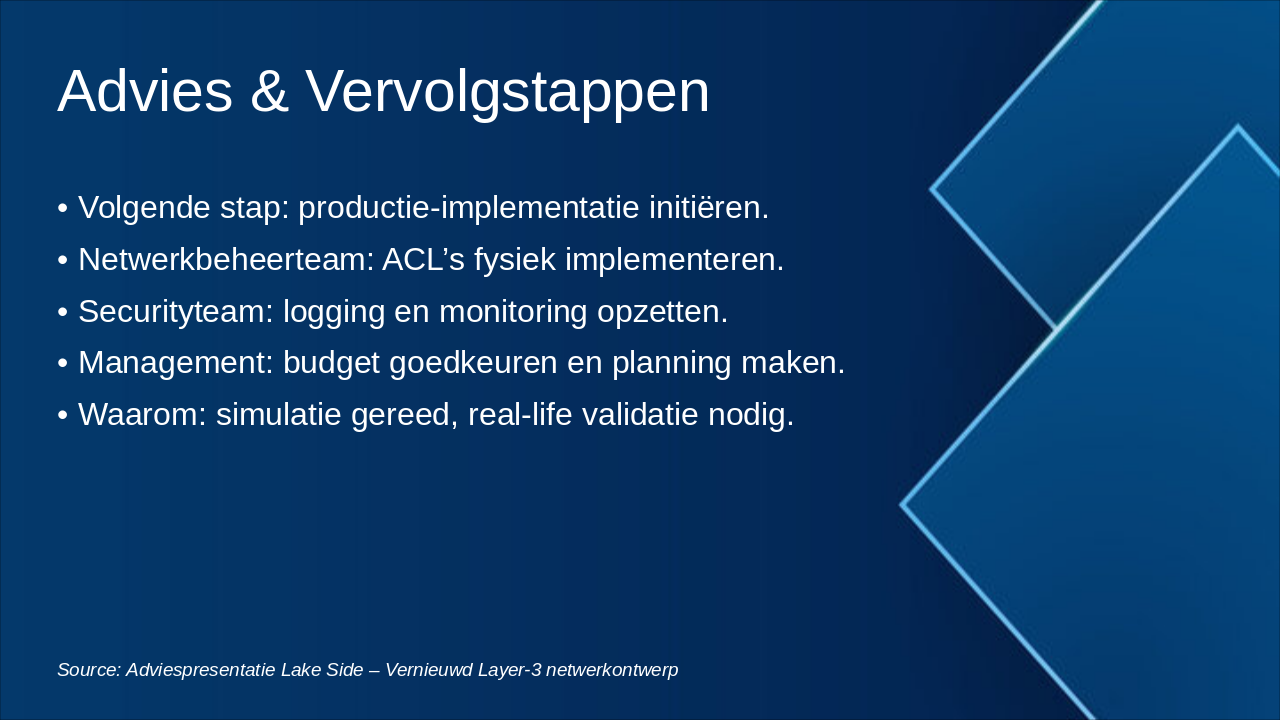

The slide outlines next steps for production implementation, including initiating the process, having the network management team physically implement ACLs, the security team setting up logging and monitoring, and management approving the budget and creating a planning timeline. This is necessary because the simulation is complete and real-life validation is required.

Advies & Vervolgstappen

• Volgende stap: productie-implementatie initiëren.
• Netwerkbeheerteam: ACL’s fysiek implementeren.
• Securityteam: logging en monitoring opzetten.
• Management: budget goedkeuren en planning maken.
• Waarom: simulatie gereed, real-life validatie nodig.

Source: Adviespresentatie Lake Side – Vernieuwd Layer-3 netwerkontwerp

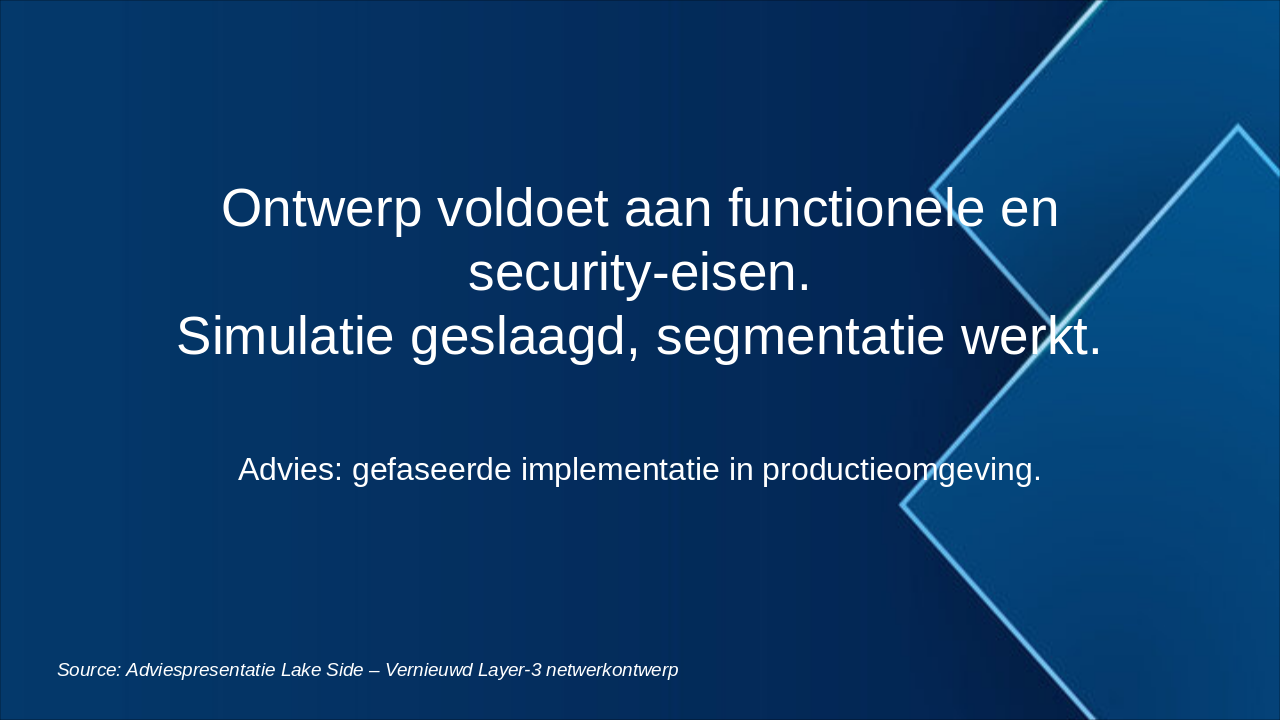

The design meets all functional and security requirements, with the simulation successfully demonstrating effective segmentation. The recommendation is for a phased implementation in the production environment.

Conclusie

Ontwerp voldoet aan functionele en security-eisen. Simulatie geslaagd, segmentatie werkt.

Advies: gefaseerde implementatie in productieomgeving.

Source: Adviespresentatie Lake Side – Vernieuwd Layer-3 netwerkontwerp

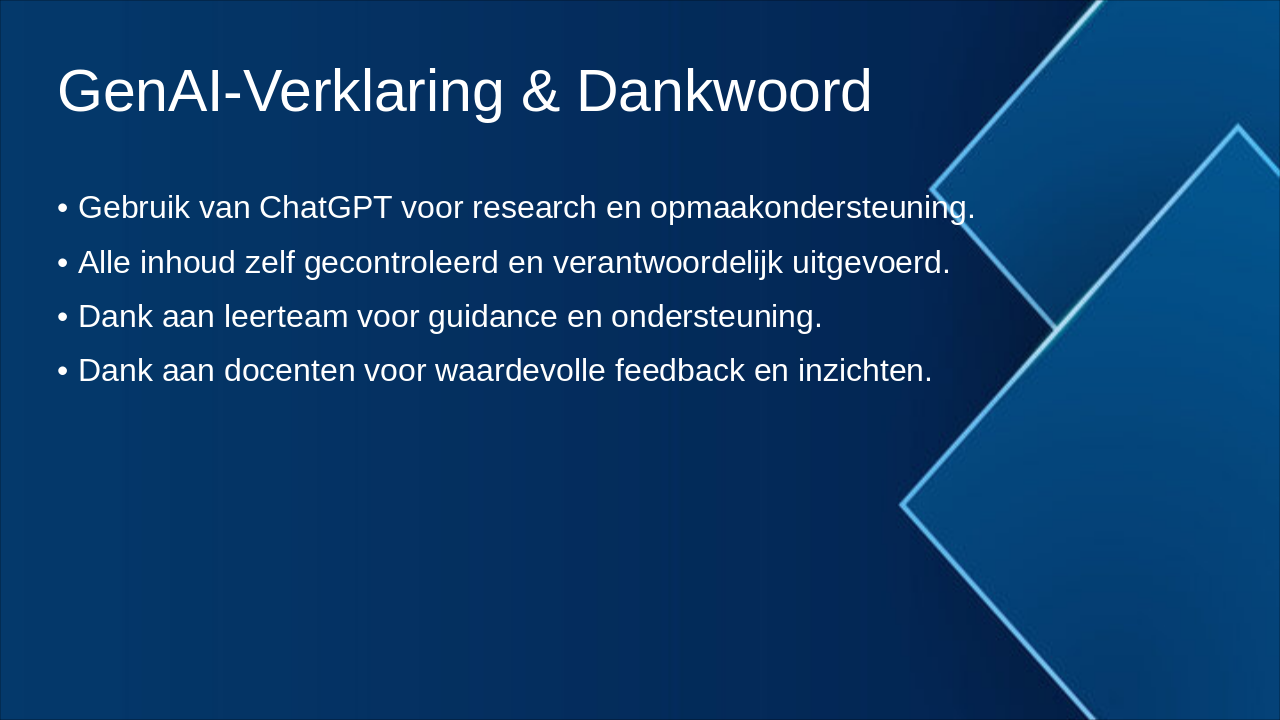

This slide discloses the use of ChatGPT for research and formatting support in the project, while emphasizing that all content was personally reviewed and responsibly handled. It also expresses thanks to the learning team for their guidance and to the instructors for their valuable feedback and insights.

GenAI-Verklaring & Dankwoord

• Gebruik van ChatGPT voor research en opmaakondersteuning.
• Alle inhoud zelf gecontroleerd en verantwoordelijk uitgevoerd.
• Dank aan leerteam voor guidance en ondersteuning.
• Dank aan docenten voor waardevolle feedback en inzichten.
