Unitate Comandă Sistem Climatizare

Această diapozitivă de tip secțiune prezintă titlul „Introducere și Logică Generală” (secțiunea 01). Subtitlul descrie scopul unității de comandă, diagrama bloc funcțională și principiile de control în sistemele AC.

Introducere și Logică Generală

01

Introducere și Logică Generală

Scopul unității de comandă, diagrama bloc funcțională și principiile de control în sistemele AC

Source: Proiectarea Unității de Comandă pentru un Sistem de Climatizare

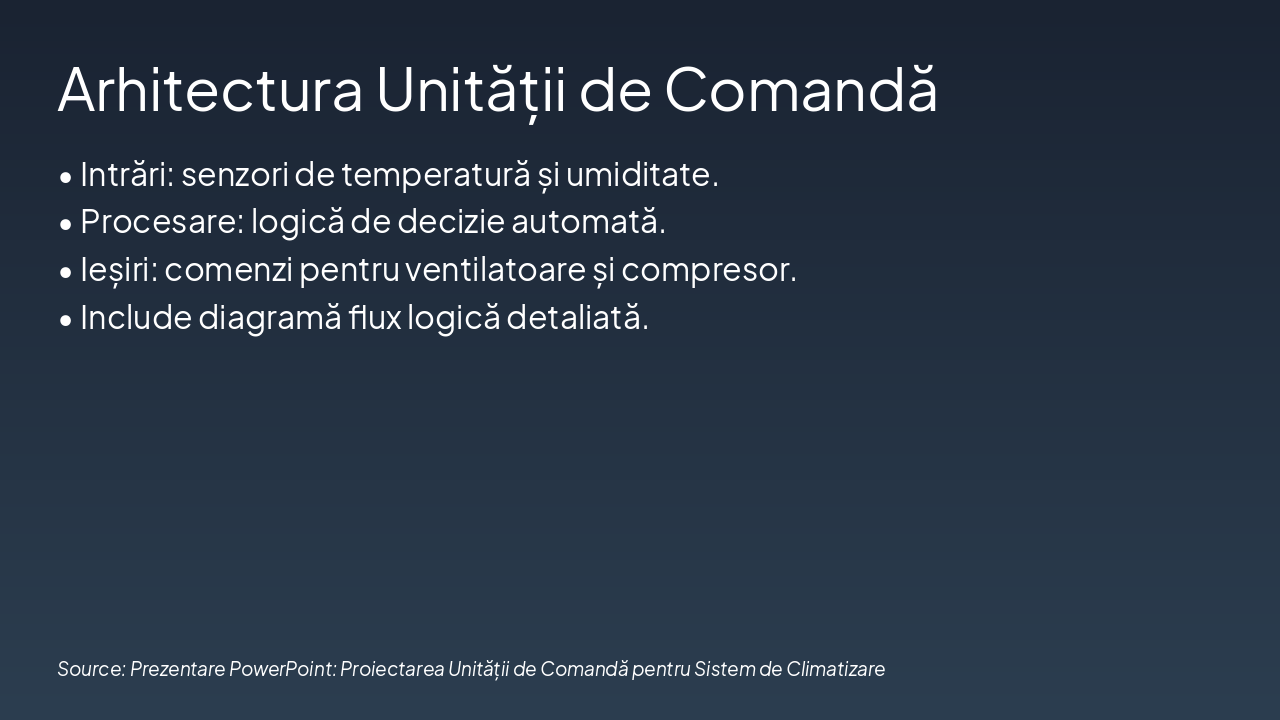

Unitatea de Comandă prezintă intrări din senzori de temperatură și umiditate, procesare prin logică de decizie automată și ieșiri sub formă de comenzi pentru ventilatoare și compresor. Slide-ul include de asemenea o diagramă detaliată a fluxului logic.

Arhitectura Unității de Comandă

• Intrări: senzori de temperatură și umiditate.
• Procesare: logică de decizie automată.
• Ieșiri: comenzi pentru ventilatoare și compresor.
• Include diagramă flux logică detaliată.

Source: Prezentare PowerPoint: Proiectarea Unității de Comandă pentru Sistem de Climatizare

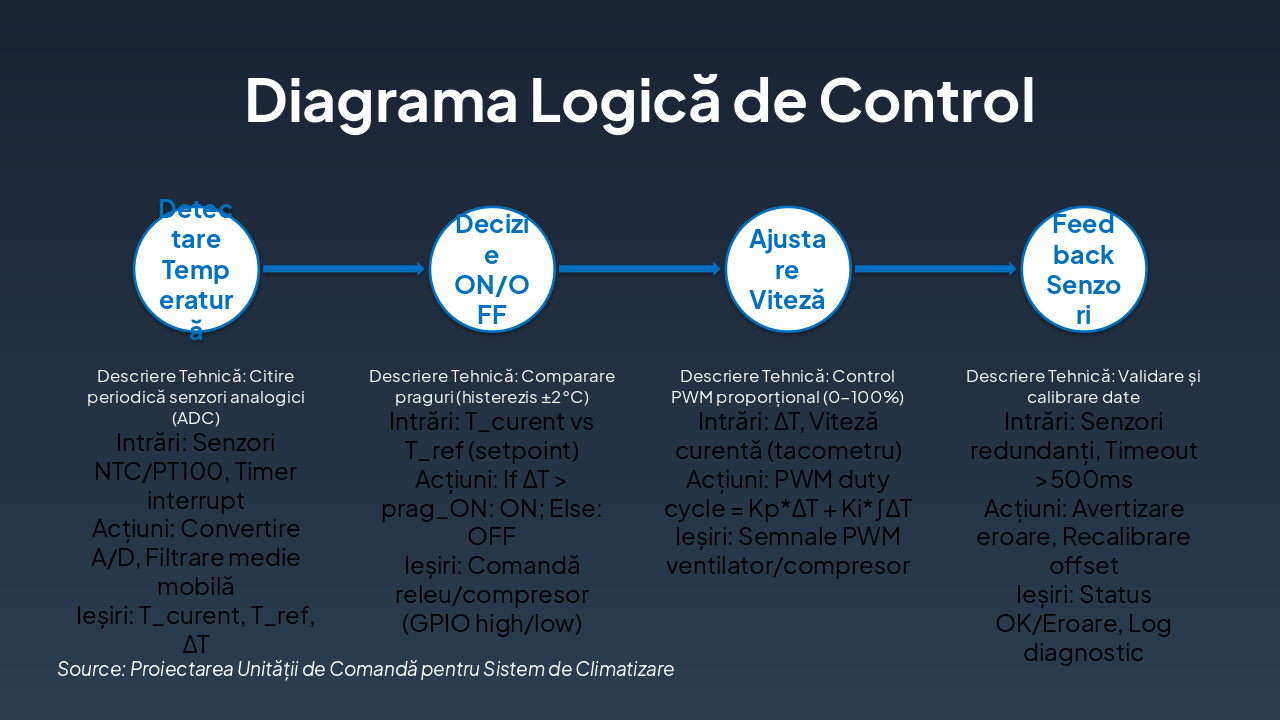

Diagrama Logică de Control prezintă un flux de control pentru un sistem de temperatură, cu stări precum Detectare Temperatură (citire senzori ADC, filtrare), Decizie ON/OFF (histerezis ±2°C), Ajustare Viteză (PWM proporțional) și Feedback Senzori (validare și erori). Fiecare stare include descrieri tehnice, intrări, acțiuni și ieșiri specifice, precum T_curent, comenzi releu/PWM și status diagnostic.

Diagrama Logică de Control

Source: Proiectarea Unității de Comandă pentru Sistem de Climatizare

Această diapozitivă prezintă secțiunea 03 dedicată implementării controlului în buclă închisă (CBB). Include diagrame PID, exemple practice și integrarea în unitatea de comandă.

Implementarea Control în Buclă Închisă (CBB)

03

Implementarea Controlului în Buclă Închisă

Diagrame PID, exemple practice și integrare în unitatea de comandă

Source: Proiectarea Unității de Comandă pentru Sistem de Climatizare

Tabelul "Parametri CBB" prezintă parametrii unui controler PID, cu valorile Kp=2.5 (proporțional), Ki=0.1 (integral) și Kd=0.05 (derivat). Acesta include coloanele Parametru, Valoare și Descriere pentru o descriere clară a fiecăruia.

Tabel Parametri CBB

Source: Proiectarea Unității de Comandă - Sistem Climatizare

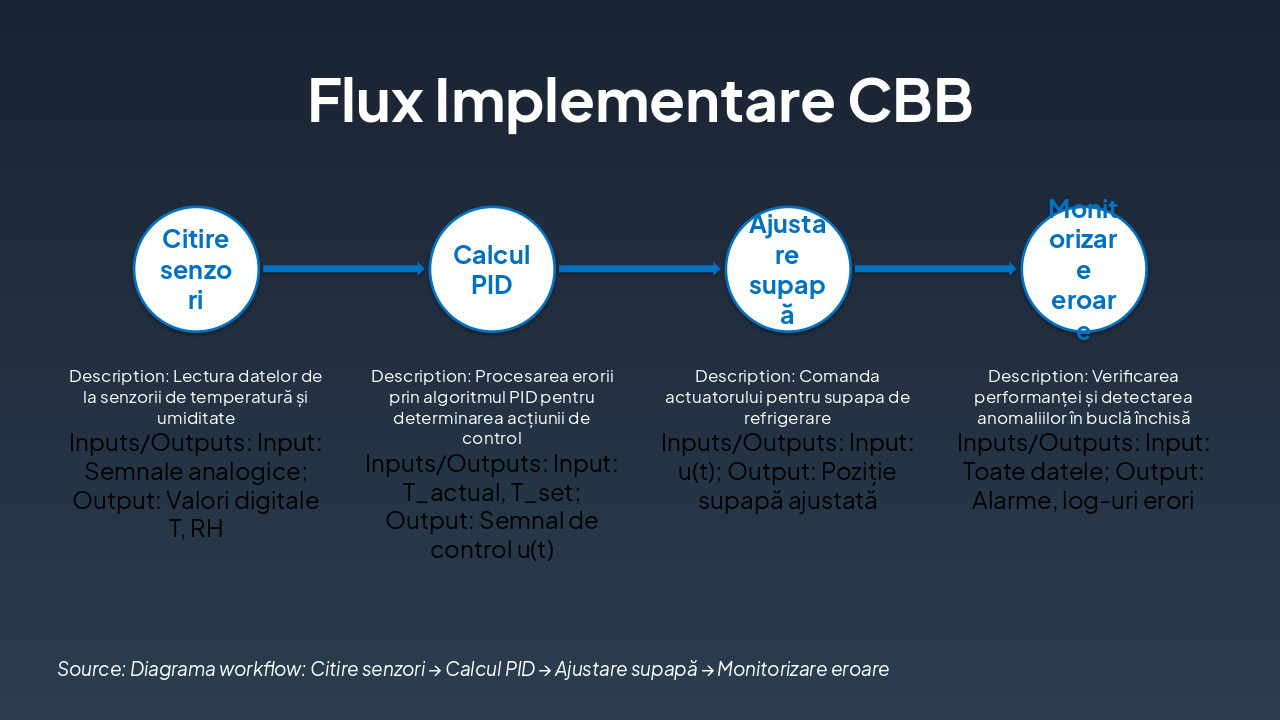

Acest slide prezintă fluxul de implementare CBB cu patru faze principale: citirea datelor de la senzorii de temperatură și umiditate, calculul PID pentru procesarea erorii, ajustarea supapei de refrigerare și monitorizarea erorilor în buclă închisă. Fiecare fază include descrierea procesului, inputurile și outputurile specifice, cum ar fi valorile digitale T/RH, semnalul de control u(t), poziția supapei și alarmele de erori.

Flux Implementare CBB

Source: Diagrama workflow: Citire senzori → Calcul PID → Ajustare supapă → Monitorizare eroare

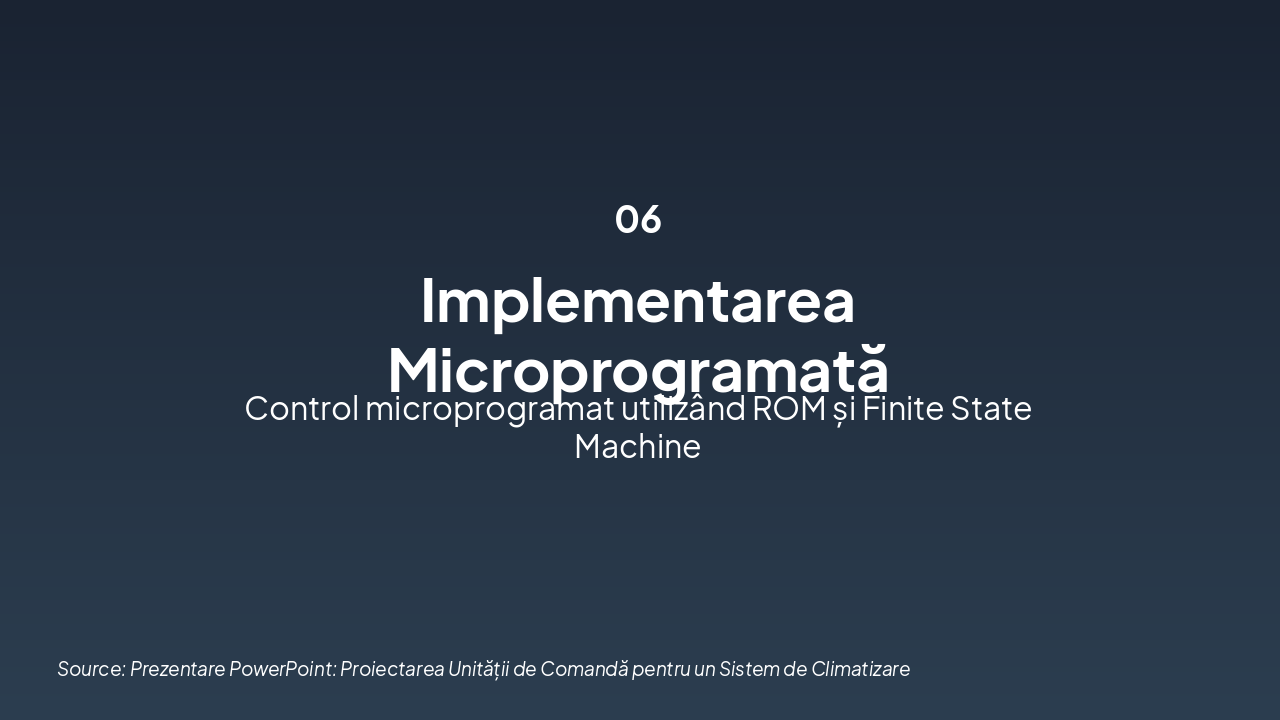

Această diapozitivă prezintă secțiunea 06 intitulată "Implementarea Microprogramată". Subtitlul descrie controlul microprogramat care utilizează ROM și Finite State Machine.

Implementarea Microprogramată

06

Implementarea Microprogramată

Control microprogramat utilizând ROM și Finite State Machine

Source: Prezentare PowerPoint: Proiectarea Unității de Comandă pentru un Sistem de Climatizare

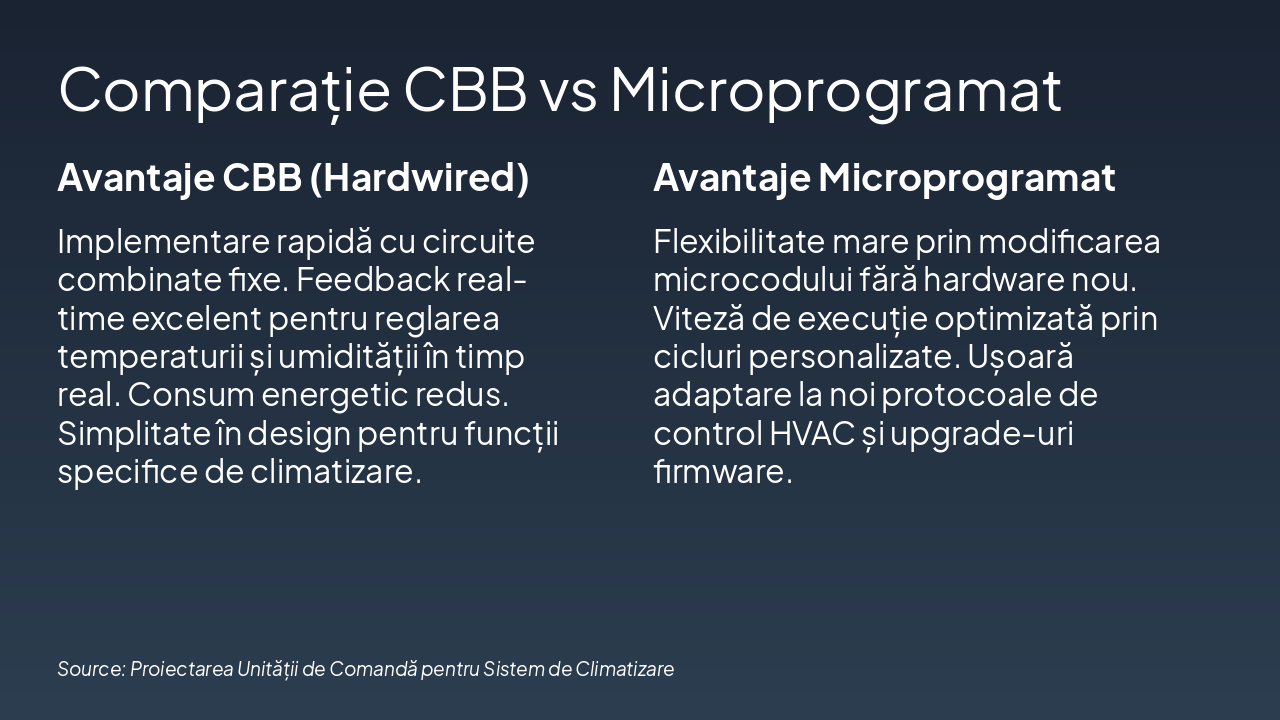

Slide-ul compară avantajele controlului CBB (hardwired) cu cele ale controlului microprogramat. CBB oferă implementare rapidă, feedback real-time excelent, consum energetic redus și simplitate în design pentru funcții specifice de climatizare, în timp ce microprogramatul asigură flexibilitate mare prin modificarea microcodului, viteză optimizată și adaptare ușoară la noi protocoale HVAC.

Comparație CBB vs Microprogramat

Source: Proiectarea Unității de Comandă pentru Sistem de Climatizare
